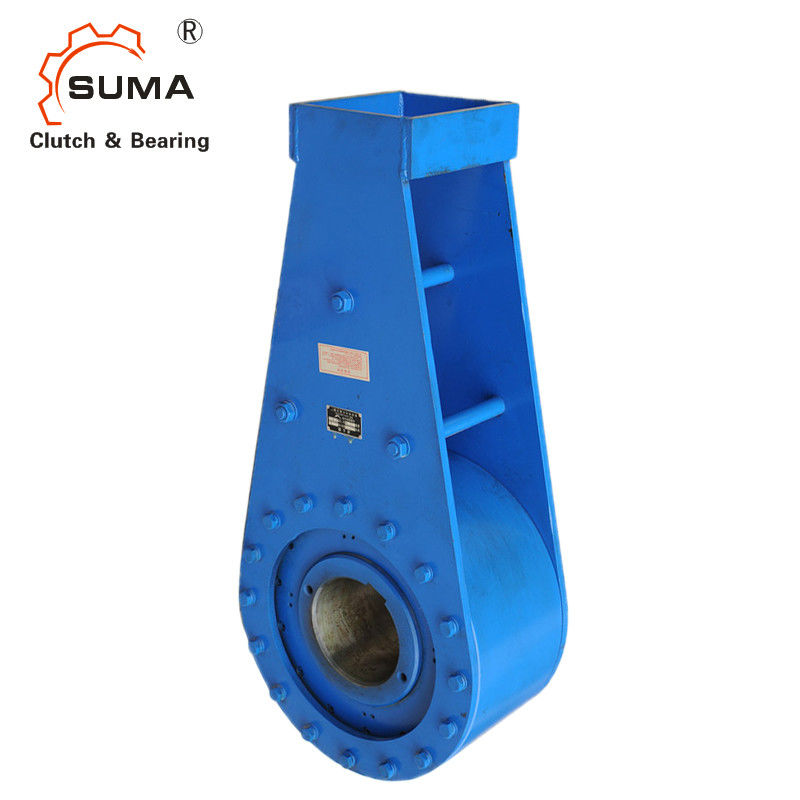

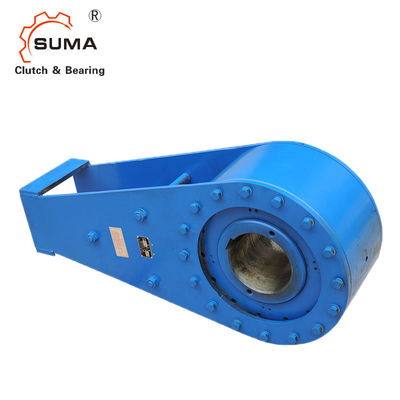

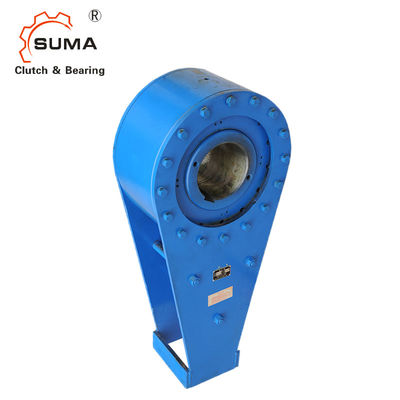

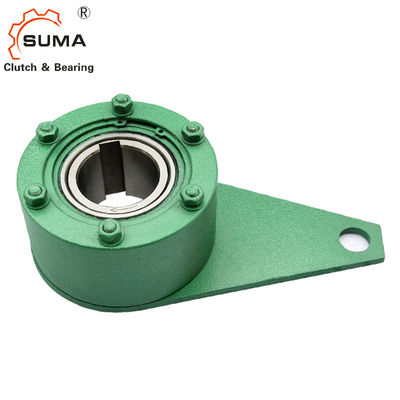

Incidence à vitesse réduite de butée de came de l'ascenseur 25000 nanomètre de NYD 250
Caractéristiques de butée de NYD NJ
La butée NJ (NYD, ND) avec le bras de couple sont sans appui de roulements à billes. La butée sont arrangées sur les axes ou les extrémités traversants d'axe.
La butée NJ sont utilisées comme :
Butées pour des applications à vitesse réduite.
Ils sont conçus pour l'usage dans les systèmes, les ascenseurs et des pompes inclinés de convoyeur-ceinture. Joints de Taconite protéger les butées quand les conditions sont sales et poussiéreuses.
MODÈLES NJ65-NJ450
Dimensions et capacités
Type | Capacité de charge | Course intérieure Max. Speed | Couple d'entrave | Trou | Taille (millimètres) | Poids | ||||||||
N.m | r/min | N.m | millimètre | B | D | H | h1 | Φ | h | L | L1 | kilogramme | ||
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13,5 | 30 | 85 | 106 | 13,5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16,5 | 35 | 16,1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20,5 | 45 | 110 | 135 | 29,2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37,2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46,2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82,8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
Support
Le couple-moteur arrière est retenu par le bras de couple. Le bras de couple ne doit pas être maintenu en le place. Il doit avoir le jeu de 0,5 pouces dans la direction axiale et dans radiale.
Des butées de NJ sont fournies pour un ajustement de dégagement. Des vis de réglage sur l'anneau intérieur sont données pour la conservation axiale, colliers d'axe ne sont pas exigées.
