Cale de FXM débordant l'embrayage
  • Cale de FXM débordant l'embrayage

Cale de FXM débordant l'embrayage

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle FXM140-50
Détails de produit
Nom de produit:
Dépassement de l'embrayage FXM140-50
Fonction:
Dépassement/Backstopping
Matériel:
Rapport de GCr15 en acier
Gamme ennuyée:
65-110MM
Couple:
10100Nm
Vitesse de rotation:
3000RPM
Diamètre externe.:
245mm
OEM:
acceptez
Surligner:

Cale adaptée aux besoins du client débordant l'embrayage

,

Cale de FXM débordant l'embrayage

,

Dépassement des incidences faites sur commande

Conditions de paiement et d'expédition
Quantité de commande min
1 PC
Prix
USD380-USD450 PER PIECE
Détails d'emballage
Boîte de carton/boîte en bois
Délai de livraison
7-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
2000 PCs par mois
Description de produit

Cale de FXM débordant l'embrayage

Caractéristiques

Intégré laisse aller FXM sont cale laisse aller sans support de roulement et avec le décollage X. de cale. Le décollage X de cale assure à un usage l'opération indépendante libre quand l'anneau intérieur tourne à la grande vitesse. Laisse aller FXM sont employés comme :

Butées

Dépassement des embrayages

pour des applications avec la grande vitesse laissez aller l'opération d'ing et quand utilisé comme embrayage de dépassement avec l'opération motrice à vitesse réduite. Couples nominaux jusqu'à 888 000 nanomètre. Trous jusqu'à 460 millimètres. Beaucoup de trous standard sont disponibles.



Décollage X de cale

  Intégré laisse aller FXM sont équipés du décollage X. de cale. Le décollage X de cale est employé pour des butées et des embrayages de dépassement, à condition que en laissant aller l'opération l'anneau intérieur tourne à la grande vitesse et fournisse en dépassement des embrayages que l'opération motrice est conduite à vitesse réduite. En laissant aller l'opération, la force centrifuge FC fait enlever la cale de la voie externe. Dans cet état de fonctionnement, laissez aller les travaux sans usage, c.-à-d. avec la durée de vie illimitée.



Données techniques

Article FXM140-50
Matériel GCr15
Diamètre de trou. 65-110 millimètres
Diamètre externe. 245 millimètres
Largeur 70 millimètres
Capacité de couple 10100 N.m
Poids 19,8 kilogrammes
Paquet Boîte de carton, boîte en bois ou en tant que vos conditions

Dimensions et capacités



Type
d B D E F G J L P T U V W Z ** Poids
  millimètre
millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre kilogramme
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0

Notes :

Le couple transmissible maximum est 2 fois le couple nominal spécifique.

Le couple nominal théorique s'applique seulement pour la concentricité idéale entre l'anneau intérieur et externe. Dans la pratique, la concentricité est affectée par le jeu de roulement et centrage des erreurs des pièces bouring d'henissement.

Alors les couples nominaux spécifiques dans la table s'appliquent, tout en prenant en compte que les existants s'épuisent (T.I.R.). Des vitesses plus élevées sur demande.

Support

Intégré laisse aller FXM sont sans support de roulement. Alignement concentrique d'intérieur et

l'anneau externe doit être fourni par le client. Les permis s'épuisent (T.I.R.) doivent être l'ob -

a servi. Intégrés laissent aller FXM sont centrés par l'intermédiaire de la voie externe F sur la pièce d'attachement de client et boulonnés à ceci (référez-vous au schéma 67-1). La tolérance du diamètre pilote de la pièce d'attachement doit être OIN h6 ou h7.

La tolérance de l'axe doit être OIN h6 ou j6. Pour s'adapter aux extrémités d'axe, des couvercles d'embout peuvent être fournis sur demande (se rapporter pour schéma 67-3).

Lubrification

Aux vitesses au-dessus de la vitesse de décollage de cale, aucune lubrification spéciale n'est exigée ; laissez aller

fonctions exemptes d'entretien. En fonctionnant au-dessous de la vitesse de décollage de cale, une lubrification d'huile de la qualité spécifique d'huile doit être fournie.

Images

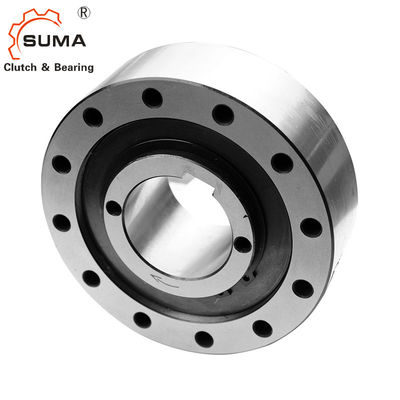

Cale de FXM débordant l'embrayage 1

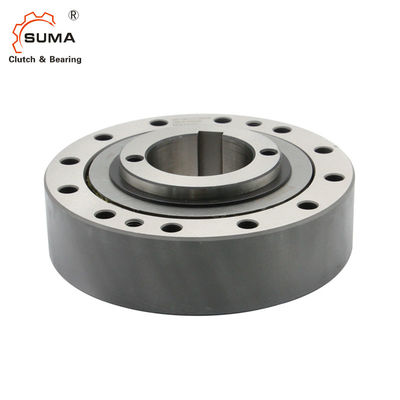

Cale de FXM débordant l'embrayage 2
