un roulement à rouleaux d'aiguille de manière
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | HFL3530 |

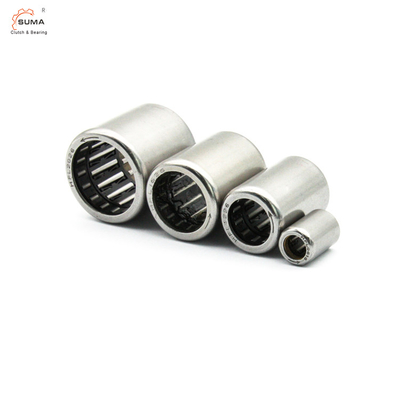

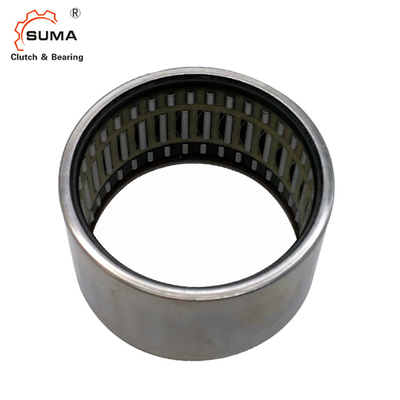

Tasse tirée de HFL3530 35*42*30mm soutenant un embrayage d'aiguille de manière
Données techniques
Roulement à rouleaux tiré d'aiguille de tasse - embrayage de rouleau avec l'ensemble des roulements,
Peut transmettre le couple dans seulement une direction, avec l'exactitude élevée de serrure.
Éléments de roulement d'utilisation d'embrayage d'aiguille de manière de Fl. un pour maintenir une séparation entre les pièces mobiles pour réduire le frottement de rotation et les charges radiales de soutien.
En dépit de avoir une petite section transversale, l'incidence a toujours une capacité porteuse élevée, des roulements à rouleaux d'aiguille sont équipés des rouleaux minces et longs (le diamètre D≤5mm, L/D≥2.5, L de rouleau est la longueur de rouleau), ainsi la structure radiale est compacte, et son diamètre et capacité de charge intérieurs sont identique que ceux d'autres types d'incidences, et le diamètre extérieur est le plus petit.
| Caniveau Ring Shape | Un embrayage de manière | Direction de charge | Radial |
|---|---|---|---|
| Identification. (Ø) | 35 | O.D. (Ø) | 42 |
| Largeur (millimètres) | 30 | Précision (JIS) | Catégorie 0 |
| Caractéristiques | Norme | Couple permis (nanomètre) | 121 |
| Vitesse permise dans le cas que l'axe est tourné | 3900 | Vitesse de rotation permise quand Ring Rotates externe | 3900 |
Dimensions et capacités
|
Axe Diamètre. |
Désignation d'embrayage | La masse |
Borndary Dimensions |
Couple | Vitesse de limitation |
Charge de base Estimations |
|||||
| FW | D | C | Axe | Anneau externe | C | Co | |||||
| Min-1 | Min-1 |
KN | |||||||||
| millimètre | Ressorts en plastique | Ressorts en acier | g | millimètre | Nanomètre | T/MN | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |
