un roulement à rouleaux d'aiguille de manière
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | HFL1426 |
Embrayage tiré de manière du roulement à rouleaux d'aiguille de tasse de HFL1426 14*20*26mm un
Données techniques
Le roulement à aiguille tiré de tasse de rangée de la série trois de Fl. est un roulement à rouleaux avec les rouleaux cylindrique.
Les rouleaux sont minces et longs relativement à leur diamètre. Ce genre de rouleau s'appelle un rouleau d'aiguille.
Il est particulièrement approprié à soutenir des résultats avec des dimensions radiales limitées d'installation. Selon différentes applications, des roulements à rouleaux d'aiguille de Fl. sans composants intérieurs d'anneau ou de rouleau et de cage d'aiguille peuvent être choisis.
Ce genre de roulement à rouleaux d'aiguille peut seulement soutenir la charge radiale. Les roulements à rouleaux dessinés d'aiguille de tasse sont des roulements à rouleaux d'aiguille avec les anneaux externes emboutis et formés minces.
Roulement à rouleaux tiré d'aiguille de tasse - embrayage de rouleau avec l'ensemble des roulements :
HFL1426, trou de 14 millimètres, 20 millimètres OD, largeur de 26 millimètres
Dimensions et capacités de roulement à rouleaux d'aiguille de Fl.
|
Axe Diamètre. |
Désignation d'embrayage | La masse |
Borndary Dimensions |
Couple | Vitesse de limitation |
Charge de base Estimations |
|||||
| FW | D | C | Axe | Anneau externe | C | Co | |||||
| Min-1 | Min-1 |
KN | |||||||||
| millimètre | Ressorts en plastique | Ressorts en acier | g | millimètre | Nanomètre | T/MN | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

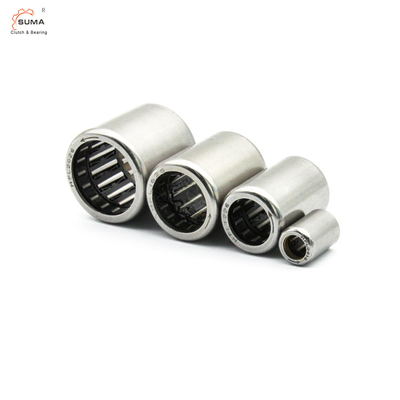

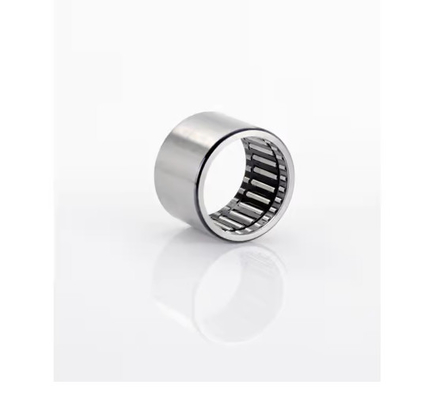

Images du roulement à rouleaux tiré d'aiguille de tasse de Fl.
