un roulement à rouleaux d'aiguille de manière
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | SGS ISO |
| Numéro de modèle | HF3020 HF3520 |

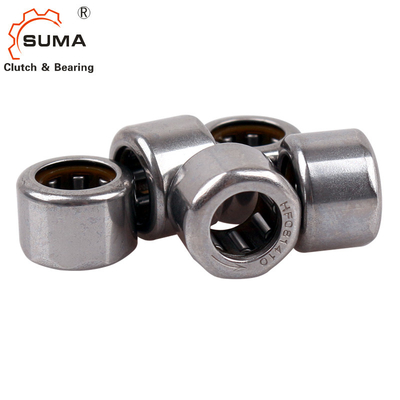

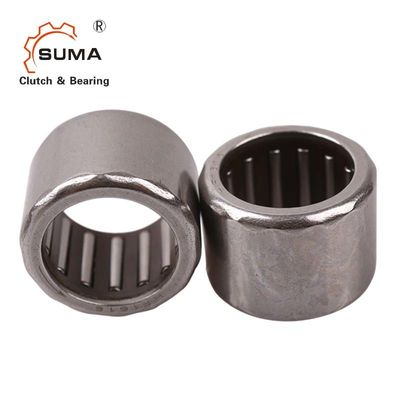

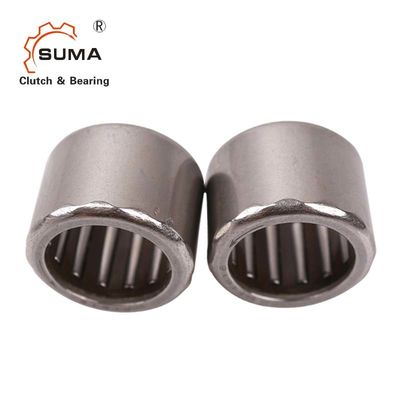

Roulement à aiguille tiré de manière de la tasse une de HF3020 HF3520
Données techniques
Le roulement à rouleaux d'aiguille de Shell Type HF3020 HF3020 de manière du roulement à rouleaux d'aiguille un Shell Type, ceci est une taille populaire qui pourrait être employée dans beaucoup d'applications qui emploie cette taille 30mm x 37mm x 20mm.
| Gamme ennuyée intérieure | 3-35mm |
| Gamme ennuyée externe | 6.5-42mm |
| Chaîne de taille | 6-20mm |
| Chaîne de couple | 0.2-121Nm |
| Paquet | Paquet de petit pain + boîte de carton |
Dimensions et capacités
| Diamètre d'axe | Rapport de la désignation | La masse approximativement | Dimensions | Couple permis | Vitesse de limitation |
Approprié dessiné Incidences de tasse |
||||
| Diamètre d'axe. | Diamètre externe. | Épaisseur | Axe de rotation Min-1 | Anneau externe tournant Min-1 | ||||||
| millimètre | Ressorts en plastique | Ressorts en acier | g | millimètre | Nanomètre | T/MN | T/MN | |||
| 3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | HK0306TN | |
| 4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 | HK0408TN |
| HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | HK0408TN | |
| 6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | HK0608 | |
| HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
| HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | HK0608 | |
| HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | HK061208 | ||
| 8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 | HK0808 |
| HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | HK0808 | |
| -- | HF061210 | 3,2 | 8 | 12 | 10 | 3 | 16000 | 12000 | HK0808 | |
| -- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | HK081410 | |
| -- | HF081610 | 4,1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | HK081610 | |
| -- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | HK081410 | |

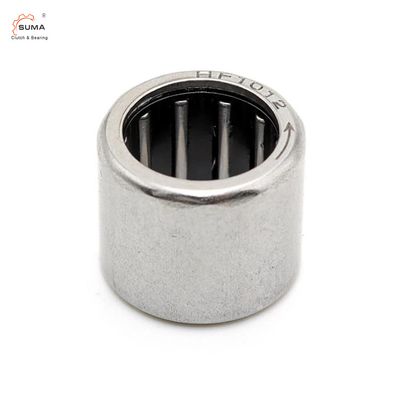

| 10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 |
| HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 | HK1010 | |
| HF101612 | 4,8 | 10 | 16 | 12 | 6 | 12000 | 10000 | |||
| 12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12,2 | 11000 | 8000 | HK1212 |
| 14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 | HK1412 |
| 16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 | HK1612 |
| 18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 | HK1812 |
| 20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 | HK2010 |
| 25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 | HK2512 |
| 30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 | HK3012 |
| 35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 | HK3512 |
