Une incidence d'embrayage de manière
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | ASNU200 NFS200 USNU200 |

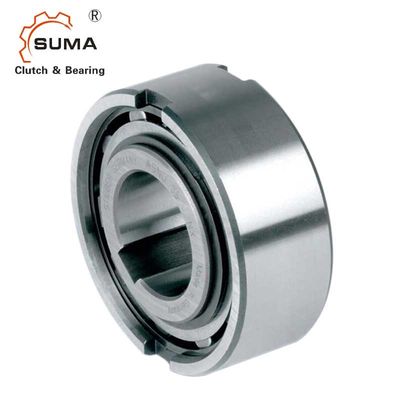

ASNU200 NFS200 USNU200 44500Nm aucun rapport soutenu

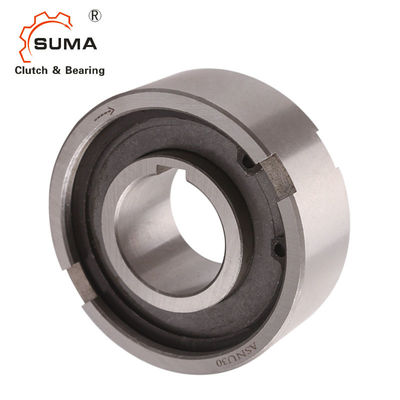

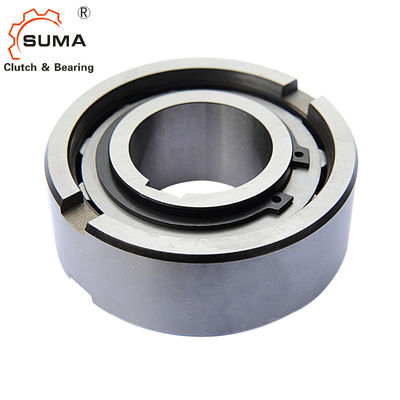

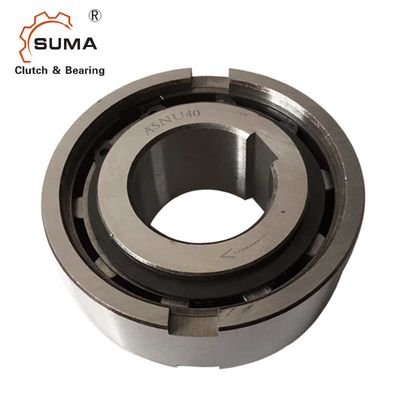

Incidences d'un de manière embrayage de rouleau
Caractéristiques
NFS USNU d'ASNU est un type de rouleau laissent aller la non-incidence soutenue. Le rapport sont axil de supporte et charge de radial. La lubrification et le cachetage doivent être également fournis par l'installation.
Puisque l'embrayage de manière de type un de NFS d'ASNU est un type de rouleau sans roulement support, des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. La course intérieure est verrouillée à l'axe. La course externe a la tolérance n6 positive, pour donner à un fitin de presse un logement H7.
Données techniques
| Nom de produit | Une incidence d'embrayage de manière |
| Modèle | ASNU200 NFS200 USNU200 |
| Matériel | Acier au chrome GCr15 |
| Diamètre intérieur | 300mm |
| Diamètre extérieur | 420mm |
| Capacité de couple | 44500Nm |
| Poids | 93kg |
| Paquet | Boîte en bois |
| Conditions de paiement | TTT. L/C, D/A, D/P, Western Union |
| Délai de livraison | 15 jours |
Dimensions et capacités
| Type | Taille |
TKN1) |
Dépassement Vitesses |
Poids
|
Couple d'entrave | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [millimètre] | [Nanomètre] | [min-1] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 | |
NOTES
ASNU8-12, rainure de clavette ASNU200 à DIN 6885. 1,
d'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Montage de l'exemple
