Name: Le convoyeur 3600RPM de la série NF20 20*62*36mm de N-F laissent aller une cale de manière
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: NF20
Price: 12.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: La Chine

Nom de marque: SUMA

Certification: ISO SGS

Numéro de modèle: NF20

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: USD10-USD15 PER PIECE

Détails d'emballage: Boîte de carton

Délai de livraison: 10-15 jours

Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal

Capacité d'approvisionnement: 1000pcs par mois

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                            Cale de manière de N-F un, Cale de la manière 3600RPM un, Laissez aller un embrayage de cale de manière


Nom de produit:	Un embrayage de manière soutenant NF20	Matériel:	GCr15 soutenant l'acier
Vitesse de rotation:	3600rpm	Poids spécifique:	0.6kg
Garantie:	1 an	TAILLE:	206236mm
Capacité de couple:	188Nm	OEM:	Acceptez
Nombre de pièces:	5-

Nom de produit:	Un embrayage de manière soutenant NF20
Matériel:	GCr15 soutenant l'acier
Vitesse de rotation:	3600rpm
Poids spécifique:	0.6kg
Garantie:	1 an
TAILLE:	206236mm
Capacité de couple:	188Nm
OEM:	Acceptez
Nombre de pièces:	5-

Le convoyeur 3600RPM de la série NF20 20*62*36mm de N-F laissent aller une cale de manière

N-F 3600RPM laissent aller 36MM une cale de manière pour le convoyeur

Caractéristiques

Le type N-F est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir axial

et charges radiales. La lubrification et le cachetage doivent également être fournis par l'installation.

La lubrification standard est huile. Le diamètre extérieur nominal est une dimension standard roulement à billes. Une disposition typique est d'installer ce type à côté d'une incidence avec les mêmes tolérances de logement, comme montré sur la page suivante. La course intérieure est verrouillée à l'axe. La course externe a une tolérance n6 positive pour donner un ajustement de presse dans un logement H7. Les entailles latérales supplémentaires prévoient la transmission positive de couple.

Si la tolérance de logement est à K6, l'utilisation des entailles n'est pas nécessaire, mais le logement doit être assez fort tonot augmenter après assemblée.

Dimensions et capacités

Type	Taille		Dépassement des vitesses								Poids
N-F	CAD⁷	TKN ¹)	nimax ²)	namax ³)	DN₆	D₅	D₆	L	t	le BH¹¹
	[millimètre]	[Nanomètre]	[min-1]	[min-1]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[millimètre]	[kilogramme]
	8	20	5000	6000	37	30	20	20	3	6	0,1
	12	20	5000	6000	37	30	20	20	3	6	0,1
	15	78	4500	5400	47	37	26	30	3,5	7	0,3
	20	188	3000	3600	62	52	37	36	3,5	8	0,6
	25	250	2200	2600	80	68	49	40	4	9	1,1
	30	500	1800	2100	90	75	52,5	48	5	12	1,6
	35	663	1600	1950	100	80	58	53	6	13	2,3
	40	1100	1250	1700	110	90	62	63	7	15	3,1
	45	1500	1100	1500	120	95	69	63	7	16	3,7
	50	2375	850	1300	130	110	82	80	8,5	17	5,4
	55	2500	800	1200	140	115	83	80	9	18	6,1
	60	4250	700	1100	150	125	93,5	95	9	18	8,5
	70	5875	620	900	170	140	106	110	9	20	13
	80	10000	550	800	190	160	122	125	9	20	18
	90	17250	480	700	215	180	133	140	11,5	24	25,3
	100	19625	400	600	260	210	157	150	14,5	28	42,1
	130	34750	300	480	300	240	188	180	17	32	65
	150	44375	250	400	320	260	205	180	17	32	95

Le convoyeur 3600RPM de la série NF20 20*62*36mm de N-F laissent aller une cale de manière

NOTES

1) × 2 T KN maximum de T =

» Référez-vous à la page de sélection 10 13

2) Dépassements de course intérieure

3) Dépassements externes de course

Montage et accouplement

Images

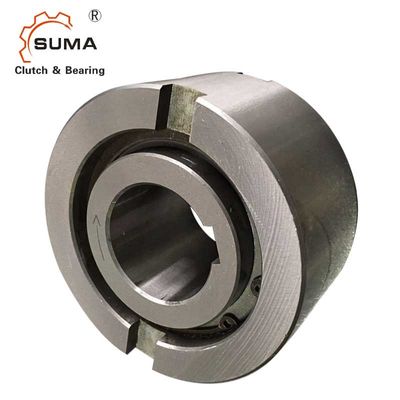

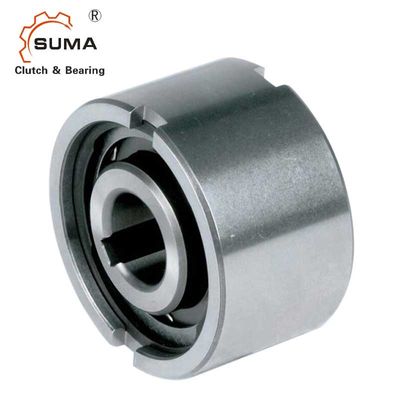

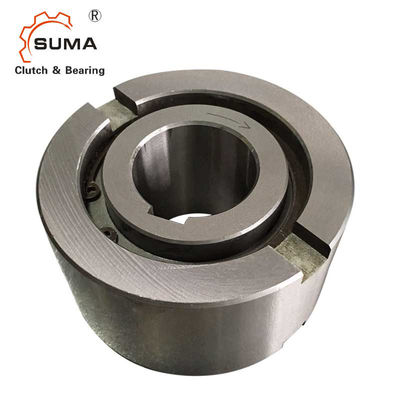

Le convoyeur 3600RPM de la série NF20 20*62*36mm de N-F laissent aller une cale de manière
