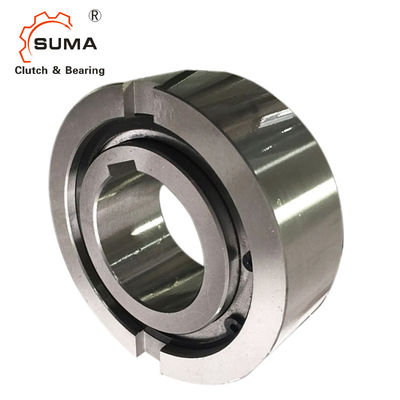

L'acier au chrome d'ASNU100 NFS100 TFS100 laissent aller un roulement à rouleaux de manière

Informations de base
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: ASNU50 NFS50 TFS50
Quantité de commande min: 1
Prix: USD30-USD100 PER PIECE
Détails d'emballage: Boîte de carton/boîte en bois
Délai de livraison: 10-15 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs par mois
Nom de produit: Un embrayage de manière soutenant ASNU100 NFS100 TFS100 Matériel: Acier de l'incidence Gcr15
Capacité de couple: 7250Nm Vitesse de rotation: 680RPM
Poids spécifique: 12.6KG Garantie: 1 an
Taille: 100*215*73mm OEM: acceptez
Surligner:

Le roulement à rouleaux de manière d'ASNU un

,

laissent aller un roulement à rouleaux de manière

,

acier au chrome une cale de manière

           L'acier au chrome de NFS TFS d'ASNU laissent aller un roulement à rouleaux de manière

Caractéristiques

NFS TFS d'ASNU est un type de rouleau laissent aller la non-incidence soutenue. Le rapport sont axil de supporte et charge de radial. La lubrification et le cachetage doivent être également fournis par l'installation.

Puisque l'embrayage de manière de type un de NFS d'ASNU est un type de rouleau sans roulement support, des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. La course intérieure est verrouillée à l'axe. La course externe a la tolérance n6 positive, pour donner à un fitin de presse un logement H7.

Données techniques


Nom de produitUne incidence d'embrayage de manière
Modèle ASNU100
Matériel Acier au chrome GCr15
Diamètre intérieur 100mm
Diamètre extérieur 215mm
Capacité de couple 7250Nm
Poids 12.6kg
Paquet Boîte de carton/boîte en bois
Conditions de paiement TTT. L/C, D/A, D/P, Western Union
Délai de livraison 10-15 jours

Dimensions et capacités



Type Taille



TKN1)

Dépassement

Vitesses



Poids



Couple d'entrave

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[millimètre] [Nanomètre] [min-1] [min-1] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [kilogramme] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


NOTES

ASNU8-12, rainure de clavette ASNU200 à DIN 6885. 1,

d'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course

Montage de l'exemple


Images

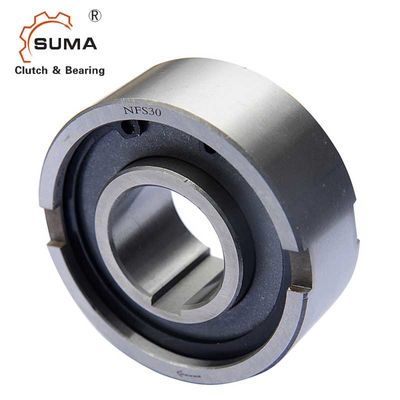

L'acier au chrome d'ASNU100 NFS100 TFS100 laissent aller un roulement à rouleaux de manière 2

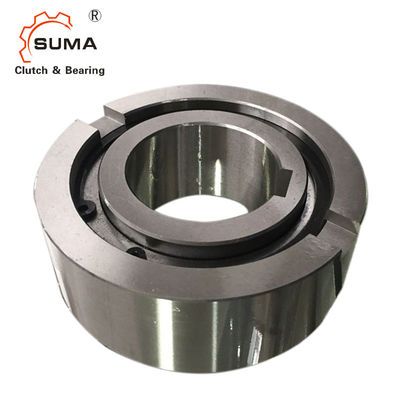

L'acier au chrome d'ASNU100 NFS100 TFS100 laissent aller un roulement à rouleaux de manière 3
