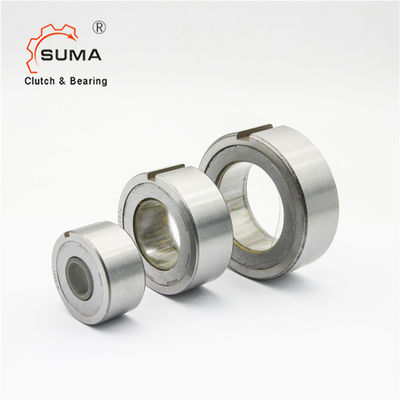

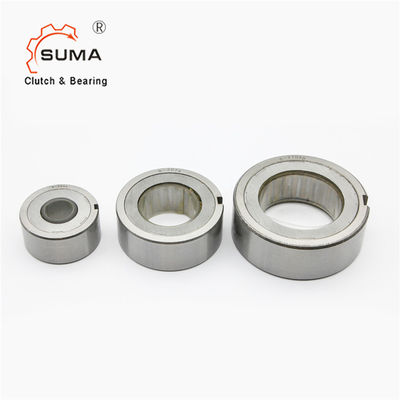

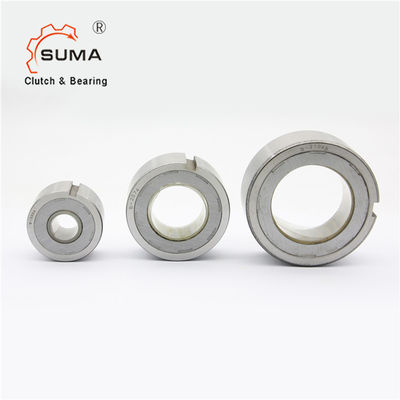

La cale d'incidence d'embrayage de came de la manière B210 un laisse aller
Caractéristiques
Le type S200 (B200) est un type soutenu non de rapport de cale laissent aller.
Les cales fonctionnent directement sur l'axe fourni par l'utilisateur. Des incidences sont exigées pour soutenir les charges axiales et radiales.
Données techniques
Article | Rapport de la manière B210 un |
Couple d'entrave | 0.2Ncm |
Taille de trou (millimètres) | 56,109 |
Course externe (millimètres) | 90 |
Capacité de couple (nanomètre) | 784 |
Max.Indexing (cycle/minute) | 1200 |
Poids (kilogrammes) | 1 |
Dimensions et capacités
Modèle |
Capacité de couple (N.m) |
Couple d'entrave (N.m) |
Maximum. Dépassement (r/min) | Max.Idexing (cycle/minute) | (+0 à -0,6) | B | Rainure de clavette | Avec JIS soutenant non. |
Axe Dia. C (+0 à -0,025) |
Poids (kilogramme) |
|
Axe | Course externe | ||||||||||
B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16,51 | 0,23 |
B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B210 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B211 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1,4 |
B212 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1,8 |
B213 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2,3 |
B214 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2,4 |
