MZEU30 E5+E5 bride embrayage de cale 735Nm soutenant une manière
  • MZEU30 E5+E5 bride embrayage de cale 735Nm soutenant une manière

MZEU30 E5+E5 bride embrayage de cale 735Nm soutenant une manière

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle MZEU30K E5+E5
Détails de produit
Nom de produit:
Embrayage de cale soutenant MZEU30K E5+E5
Rapport soutenu:
Oui
Matériel:
Rapport de GCr15 en acier
Taille:
30*100*68mm
Capacité de couple:
735Nm
Garantie:
1 an
Paquet:
Boîte de carton/boîte en bois
Poids:
2.6kg
Surligner:

Incidence d'embrayage de cale de MZEU

,

E5 bride incidence d'embrayage de cale

,

Incidence de cale de manière de MZEU un

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD160-USD200 PER PIECE
Détails d'emballage
Boîte de carton/boîte en bois
Délai de livraison
7-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Description de produit

MZEU30 E5+E5 bride embrayage de cale 735Nm soutenant une manière



Installation et utilisation

1. L'embrayage est livré avec un type de base embrayage de came, deux brides E5, et bride kit en tant que pièces distinctes.

2. Vérifiez la direction de la rotation et attachez une bride E5 de l'embrayage par le boulon.

3. En installant le pignon, la vitesse et tout autre équipement de l'embrayage, les installent sur la course externe et fixer la clé entre l'équipement et la course externe.

4. Nous recommandons une tolérance de H7 pour l'être du pignon, de la vitesse ou de tout autre équipement.

5. Attachez la bride du bord opposé E5 à l'embrayage par les boulons.

6. En installant l'embrayage sur l'axe du bord opposé, la direction de la rotation peut être changée.

7. En montant l'embrayage sur l'axe, appliquez-vous la pression à la course intérieure mais jamais à la course externe.

8. Pour les applications de indexation à grande vitesse (plus de 50 c/min) un type fort de ressort est recommandé.

Dimensions et capacités



Modèle


Couple
Chapeau

acity

Max. Overrunning
Entrave
Couple

Taille de trou

Rainure de clavette


B

FB

C

D

F

L

M

b

T1


Wei

ght

Intérieur

Course

Externe

Course

N·m r/min r/min N·m H7

Intérieur

Course

  h7         C   P10   (kilogramme)
MZEU 12K E5+E5 60 2000 1000 0,20 12 4X1.8 42 62 70 20 51 20 0,8 10,0 4 2,5 0,5
MZEU 15K E5+E5 100 1800 900 0,20 15 5X2.3 52 68 76 28 56 25 0,8 11,0 5 3,0 0,8
MZEU 20K E5+E5 245 1600 700 0,29 20 6X2.8 57 75 84 34 64 30 0,8 10,5 6 3,5 1,2
MZEU 25K E5+E5 425 1600 600 0,33 25 8X3.3 60 90 99 35 78 40 0,8 11,5 8 4,0 1,8
MZEU 30K E5+E5 735 1500 500 0,39 30 8X3.3 68 100 109 43 87 45 1,0 11,5 8 4,0 2,6
MZEU 35K E5+E5 1015 1400 300 0,49 35 10X3.3 74 110 119 45 96 50 1,0 13,5 10 5,0 3,2
MZEU 40K E5+E5 1350 1400 300 0,59 40 12X3.3 86 125 135 53 108 55 1,3 15,5 12 5,0 4,8
MZEU 45K E5+E5 1620 1400 300 0,69 45 14X3.8 86 130 140 53 112 60 1,3 15,5 14 5,5 6,2
MZEU 50K E5+E5 2070 1300 250 0,79 50 14X3.8 94 150 160 64 132 70 1,3 14,0 14 5,5 8,2
MZEU 55K E5+E5 2400 1300 250 0,88 55 16X4.3 104 160 170 66 138 75 1,5 18,0 16 6,0 9,5
MZEU 60K E5+E5 2950 1200 250 0,98 60 18X 4,4 114 170 182 78 150 80 1,5 17,0 18 7,0 12,3
MZEU 70K E5+E5 4210 1100 250 1,27 70 20X 4,9 134 190 202 95 165 90 1,8 18,5 20 7,5 18,1
MZEU 80K E5+E5 5170 800 200 1,38 80 22X5.4 144 210 222 100 185 105 1,8 21,0 22 9,0 23,1
MZEU 90K E5+E5 12000 450 150 4,70 90 25X5.4 158 230 242 115 206 120 2,0 20,5 25 9,0 28,1
MZEU100K E5+E5 17600 400 130 5,39 100 28X6.4 182 270 282 120 240 140 2,0 30,0 28 10,0 46,3
MZEU130K E5+E5 24500 320 110 6,76 130 32X7.4 212 310 322 152 278 160 2,5 29,0 32 11,0 70,2
MZEU150K E5+E5 33800 240 80 8,13 150 36X8.4 246 400 412 180 360 200 2,5 32,0 36 12,0 146,3

Montage et accouplement




Images

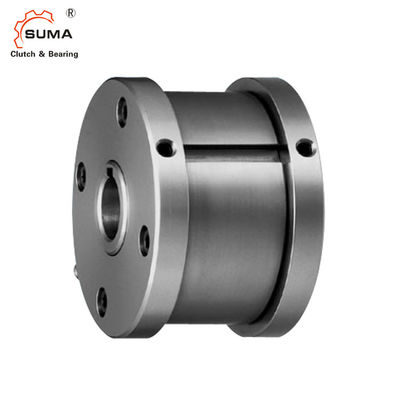

MZEU30 E5+E5 bride embrayage de cale 735Nm soutenant une manière 3
