Name: Disciple externe cylindrique CF24 CF24UU de Ring Slot Type Flat Cam de série de CF
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: CF24 CF24UU
Price: 5.00 USD
Availability: InStock

Aperçu Produits Type palpeur de goujon de came

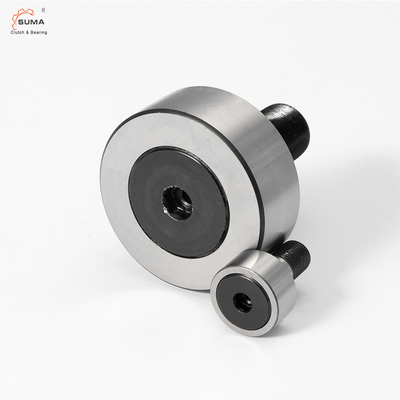

Disciple externe cylindrique CF24 CF24UU de Ring Slot Type Flat Cam de série de CF

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	SUMA
Certification:	ISO SGS
Numéro de modèle:	CF24 CF24UU

Conditions de paiement et expédition:

Quantité de commande min:	10pcs
Prix:	USD5-USD6 PER PIECE
Détails d'emballage:	Boîte de carton/boîte en bois
Délai de livraison:	2-5 jours
Conditions de paiement:	L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement:	100000 PCs par mois

Contact

Description de produit détaillée

Nom de produit:	Palpeur de came plat CF24 CF24UU	Matériel:	Rapport de GCr15 en acier
Surface externe de course:	Cylindrique	Paquet:	Chacun dans le sachet en plastique + la boîte de carton
Garantie:	6 mois	Port:	Changhaï/Ningbo
OEM:	Acceptez	Délai de livraison:	3-5 jours
Mettre en évidence:	Type palpeur de fente de came plat , Ring Flat Cam Follower externe cylindrique , Type palpeur du goujon CF24 de came

Disciple externe cylindrique CF24 CF24UU de Ring Slot Type Flat Cam de série de CF

Caractéristiques de palpeur de came plat

La série de CF est un type populaire de palpeur de came a fourni en cannelure de conducteur sur la tête du goujon.

Un type fortement anticorrosion d'acier inoxydable (le symbole M) est également disponible.

CF modèles, anneau externe cylindrique, type plat de fente principale

Modèle CF-R, anneau externe sphérique, type plat de fente principale

Dimensions et capacités de palpeur de came plat

Goujon Diamètre d	Modèle Non.	Dimensions principales millimètre
Goujon Diamètre d	Modèle Non.	Diamètre extérieur D	Largeur externe d'anneau C	Fileté G	G1	B	Longueur totale B1	B2	B3	C1	d1	d2	rsmin	Taille d'épaule f (mn)
5	CF 5	13	9	M5×0.8	7,5	10	23	13	—	0,5	3,1^*	—	0,3	9,7
6	CF 6	16	11	M6×1	8	12	28	16	—	0,6	4^*	—	0,3	11
8	CF 8	19	11	M8×1.25	10	12	32	20	—	0,6	4^*	—	0,3	13
10	CF 10	22	12	M10×1.25	12	13	36	23	—	0,6	4^*	—	0,3	15
10	CF 10-1	26	12	M10×1.25	12	13	36	23	—	0,6	4^*	—	0,3	15
12	CF 12	30	14	M12×1.5	13	15	40	25	6	0,6	6	3	0,6	20
12	CF 12-1	32	14	M12×1.5	13	15	40	25	6	0,6	6	3	0,6	20
16	CF 16	35	18	M16×1.5	17	19,5	52	32,5	8	0,8	6	3	0,6	24
18	CF 18	40	20	M18×1.5	19	21,5	58	36,5	8	0,8	6	3	1	26
20	CF 20	52	24	M20×1.5	21	25,5	66	40,5	9	0,8	8	4	1	36
20	CF 20-1	47	24	M20×1.5	21	25,5	66	40,5	9	0,8	8	4	1	36
24	CF 24	62	29	M24×1.5	25	30,5	80	49,5	11	0,8	8	4	1	40
24	CF 24-1	72	29	M24×1.5	25	30,5	80	49,5	11	0,8	8	4	1	40
30	CF 30	80	35	M30×1.5	32	37	100	63	15	1	8	4	1	46
30	CF 30-1	85	35	M30×1.5	32	37	100	63	15	1	8	4	1	46
30	CF 30-2	90	35	M30×1.5	32	37	100	63	15	1	8	4	1	46

	Estimation de charge de base				Charge maximum admissible F0 kN	Capacité de charge de voie		Limitation de vitesse de rotation *		La masse
Modèle Non.	Avec la cage		Pleins rouleaux			Anneau externe cylindrique kN	Anneau externe sphérique kN	Avec la cage min-1	Pleins rouleaux min-1	Avec la cage g	Pleins rouleaux g
Modèle Non.	C kN	C0 kN	C kN	C0 kN		Anneau externe cylindrique kN	Anneau externe sphérique kN	Avec la cage min-1	Pleins rouleaux min-1	Avec la cage g	Pleins rouleaux g
CF 5	3,14	2,77	—	—	1,42	2,25	0,53	29000	—	10,5	—
CF 6	3,59	3,58	6,94	8,5	2,11	3,43	1,08	25000	11000	18,5	19
CF 8	4,17	4,65	8,13	11,2	4,73	4,02	1,37	20000	8700	28,5	29
CF 10	5,33	6,78	9,42	14,3	5,81	4,7	1,67	17000	7200	45	46
CF 10-1	5,33	6,78	9,42	14,3	5,81	5,49	2,06	17000	7200	60	61
CF 12	7,87	9,79	13,4	19,8	9,37	7,06	2,45	14000	5800	95	97
CF 12-1	7,87	9,79	13,4	19,8	9,37	7,45	2,74	14000	5800	105	107
CF 16	12	18,3	20,6	37,6	17,3	11,2	3,14	10000	4500	170	173
CF 18	14,7	25,2	25,2	51,3	26,1	14,4	3,72	8500	3800	250	255
CF 20	20,7	34,8	33,2	64,8	32,1	23,2	8,23	7000	3400	460	465
CF 20-1	20,7	34,8	33,2	64,8	32,1	21	7,15	7000	3400	385	390
CF 24	30,6	53,2	46,7	92,9	49,5	34,2	10,5	6500	2900	815	820
CF 24-1	30,6	53,2	46,7	92,9	49,5	39,8	12,9	6500	2900	1140	1140
CF 30	45,4	87,6	67,6	145	73,7	52,6	14,9	5000	2300	1870	1870
CF 30-1	45,4	87,6	67,6	145	73,7	56	16,1	5000	2300	2030	2030
CF 30-2	45,4	87,6	67,6	145	73,7	59,3	17,3	5000	2300	2220	2220
