Type palpeur de goujon de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | CCFH-3 1/4-S |

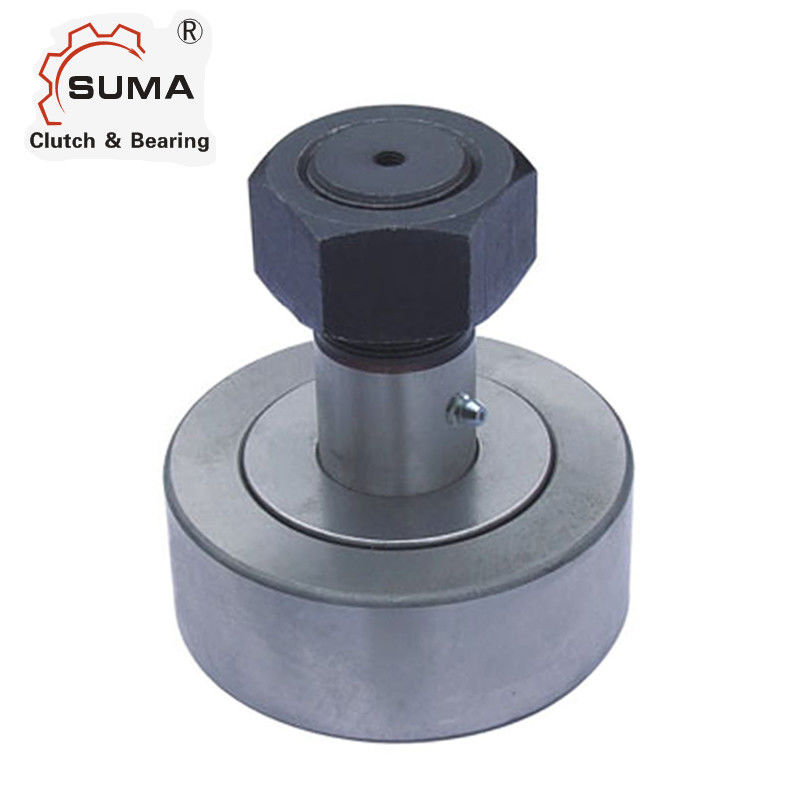

Le radial élevé de CCFH-3 1/4-S a couronné le type scellé palpeur de goujon de came
Caractéristiques
Caractéristiques : structure compacte multiple, exactitude tournante élevée, grandes variétés, large adaptabilité et installation facile.
Il peut soutenir la charge radiale élevée et certaine charge de choc et est très utilisé dans la machine-outil, métallurgique, le textile et les machines d'impression, les chaînes de fabrication et etc.
Données techniques
| Nom de produit | Type rouleau de goujon de CCFH-3 1/4-S de voie |
| Modèle | CCFH-3 1/4-S |
| Matériel | GCr15 |
| Paquet | Boîte de carton/boîte en bois, poulie, etc. |
| Conditions de paiement | TTT. L/C, D/A, D/P, Western Union |
| Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour le grand ordre |
Dimensions et capacités
| INSEALED BRG. NON. |
ROULEAU Diamètre (RD) |
ROULEAU LARGEUR (w) |
GOUJON Diamètre (Écart-type) |
GOUJON LONGUEUR (SL) |
Mn. FIL LONGUEUR (TL) |
TRÈS BIEN FIL |
TROU D'HUILE | LUS MONTAGE TAILLE (f) |
RRCOM. CL AMPING COUPLE LSS. DANS |
|
| TROU CENTRE (HC) |
TROU DIAMÈTRE (HD) |
|||||||||
| CCFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| CCFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
| CCFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| CCFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
| CCFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| CCFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
| CCFH-1-S | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| CCFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
| CCFH-1 1/4-S | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| CCFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
| CCFH-1 1/2-S | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| CCFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
| CCFH-1 3/4-S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| CCFH-1 7/8-S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
| CCFH-2-S | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| CCFH-2 1/4-S | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
| CCFH-2 1/2-S | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| CCFH-2 3/4-S | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
| CCFH-3-S | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| CCFH-3 1/4-S | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
| CCFH-3 1/2-S | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
| CCFH-4-S | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
