Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FSO400 HPI400 |

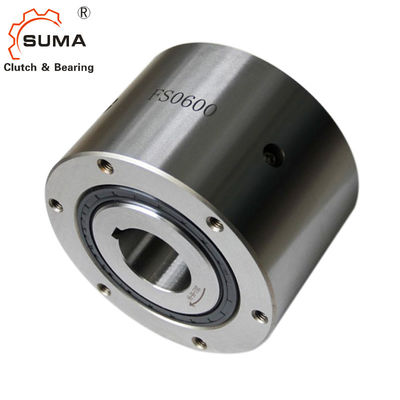

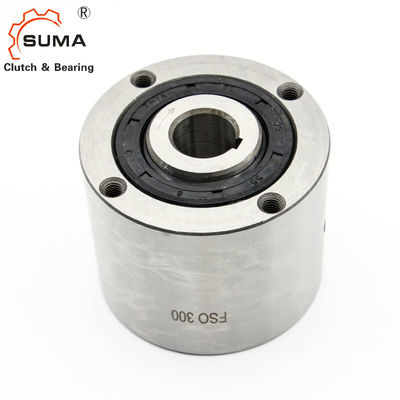

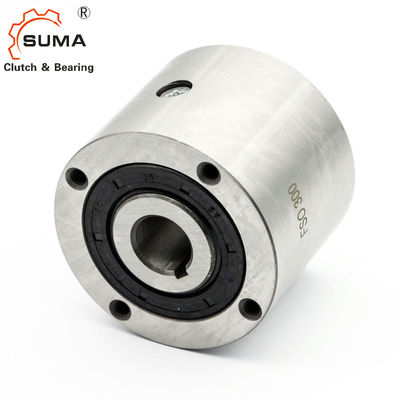

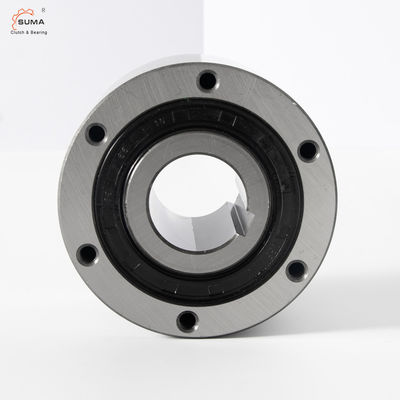

La butée de FSO400 HPI400 laisse aller des incidences d'un de manière embrayage de came
Caractéristiques
Les types FSO, FSO-GR, et HPI 300 700 sont type de cale laisse aller d'un seul bloc, scellé et rapport soutenu, utilisant deux roulements à billes.
Lubrification
Les types FSO et HPI sont lubrifiés et utilisent les joints standard de lèvre d'axe.
Le type FSO-GR est graissent lubrifié et peuvent être équipés des joints labyrinthes libres de contact.
Le type HPI est particulièrement conçu pour des applications de indexation à grande vitesse.
Dimensions et capacités
| Type | Taille |
Couple TKN 1 [Nanomètre] |
Dépassement des vitesses [min-1] |
DIMENSION (MILLIMÈTRES) | Lubrifiant | Poids | Entrave de couple | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) minute-maximum |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [kilogramme] | TR [Ncm] | |||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
NOTES
1) Le × 2 T KN maximum de T = « se rapportent à la page de sélection 10 13
2) course intérieure/raceg externe
3) course intérieure/joint labyrinthe externe de course
4) pouce ennuient disponible sur demande
5) seulement pour le trou surdimensionné
Taille 600 > 50 millimètres
Taille 700 > 75 millimètres
*) 6 trous équidistants à 60° plus 2 supplémentaire-trous à 180° « se rapportent au support et aux instructions d'entretien
Montage et accouplement
