La manière de l'embrayage un de came de la butée FB127 laissent aller l'embrayage de cale

Informations de base
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: FB127
Quantité de commande min: 1
Prix: USD320-USD380 PER PIECE
Détails d'emballage: Boîte de carton/boîte en bois
Délai de livraison: 10-15days
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs par mois
Nom de produit: Butée soutenant FB127 Rapport soutenu: oui
Matériel: Acier GCR15 d'incidence Taille de trou: 50-75mm
Capacité de couple: 5000Nm Garantie: 1 an
paquet: Boîte de carton/boîte en bois Poids: 19KG
Port: Changhaï Ningbo Diamètre externe.: 200mm

La manière de l'embrayage un de came de la butée FB127 laissent aller l'embrayage de cale

Caractéristiques



Complet laisse aller le FB sont cale scellée laisse aller avec des roulements à billes. Ils sont remplis d'huile et prêts à installer fournis. Laisse aller le FB sont employés comme :

Butées de ➧

➧ débordant des embrayages

L'indexation de ➧ laisse aller

En plus du de type courant, quatre autres types sont disponibles pour la durée de vie prolongée et exactitude d'indexation.

Couples nominaux jusqu'à 160 000 Nm.Bores jusqu'à 300 millimètres. Beaucoup de trous standard sont disponibles.



Dimensions et capacités

La manière de l'embrayage un de came de la butée FB127 laissent aller l'embrayage de cale 0

Fre

ewh

dimension d'anguille

Ty

pe

Nom

massif de roche d'inal

que
Manganèse
Nanomètre

M
Intérieur

freew d'anneau

talons
plus de

courses min-1

hache.

vitesse
Externe

freew d'anneau

talons
plus de

courses min-1

Ty

pe

Nom

massif de roche d'inal

que
Manganèse
Nanomètre

Vitesse maximale
Intérieur

freew d'anneau

talons
plus de

courses min-1

Externe

freew d'anneau

talons
plus de

courses min-1

Ty

pe

Nom

massif de roche d'inal

que
Manganèse
Nanomètre

Cale

ascenseur

à

auberge

heu spe d'anneau

ed min-1

Vitesse maximale
Intérieur

freew d'anneau

talons
plus de

courses min-1

OU

dri d'anneau de ter

ves min-1

Ty

pe

Nom

massif de roche d'inal

que
Manganèse
Nanomètre

Cale

décollage

à

externe

vitesse min-1 d'anneau

Vitesse maximale
Externe

freew d'anneau

talons
plus de

courses min-1

FB24 CF 45 4 800 5 500 TFC 45 4 800 5500
FB29 CF 80 3 500 4 000 TFC 80 3 500 4000
FB37 SF 200 2 500 2 600 SFT 200 2 500 2600           LA CZ 110 850 3 000
FB44 SF 320 1 900 2 200 SFT 320 1 900 2200 DX 130 860 1 900 344 LA CZ 180 800 2 600
FB57 SF 630 1 400 1 750 SFT 630 1 400 1750 DX 460 750 1 400 300 LZ 430 1 400 2 100
FB72 SF 1250 1 120 1 600 SFT 1250 1 120 1600 DX 720 700 1 150 280 LZ 760 1 220 1 800
FB82 SF 1800 1 025 1450 SFT 1800 1 025 1450 DX 1000 670 1 050 268 SFZ 1700 1 450 1 600
FB107 SF 2500 880 1250 SFT 2500 880 1250 DX 1500 610 900 244 SFZ 2500 1 300 1 350
FB127 SF 5000 800 1150 SFT 5000 800 1150 SX 3400 380 800 152 SFZ 5000 1 200 1 200
FB140 SF 10000 750 1100 SFT 10000 750 1100 SX 7500 320 750 128 SFZ 10000 950 1 150
FB200 SF 20000 630 900 SFT 20000 630 900 SX 23000 240 630 96 SFZ 20000 680 900
FB270 SF 40000 510 750 SFT 40000 510 750 UX 40000 210 510 84 SFZ 37500 600 750
FB340 SF 80000 460 630 SFT 80000 460 630
FB440 SF 160000 400 550 SFT 160000 400 550



Le couple transmissible maximum est 2 fois le couple nominal spécifique.





Laissez aller la taille millimètre millimètre Trou
Millimètre standard
rouge
millimètre
millimètre millimètre maximal D millimètre F
millimètre
G ** H millimètre   L
millimètre
T
millimètre
Z **

Poids

kilogramme

FB24 12 14*       14* 62 1,0 M 5   8 50 51   3 0,9
FB 29 15 17*       17* 68 1,0 M 5   8 52 56   3 1,1
FB37 14 16 18 20 22* 22* 75 0,5 M 6   10 48 65   4 1,3
FB44 20 22 25*     25* 90 0,5 M 6   10 50 75   6 1,9
FB57 25 28 30 32*   32* 100 0,5 M 8   12 65 88   6 2,8
FB72 35 38 40 42*   42* 125 1,0 M 8   12 74 108   12 5,0
FB82 35 40 45 50*   50* 135 2,0 M 10   16 75 115   12 5,8
FB107 50 55 60 65*   65* 170 2,5 M 10   16 90 150   10 11,0
FB127 50 60 70 75*   75* 200 3,0 M 12   18 112 180   12 19,0
FB140 65 75 80 90   95* 250 5,0 M 16   25 150 225   12 42,0
FB200 110 120       120 300 5,0 M 16   25 160 270   16 62,0
FB270 140         150 400 6,0 M 20   30 212 360   18 150,0
FB340 180         240 500 7,5 M 20   35 265 450   24 275,0
FB440 220         300 630 7,5 M 30   40 315 560   24 510,0

Rainure de clavette selon DIN 6885, tolérance de la largeur JS10 de rainure de clavette.

* rainure de clavette selon DIN 6885, tolérance de la largeur JS10 de rainure de clavette.

** Z = nombre des trous connexion G sur le cercle T. de lancement.

Montage et accouplement

La manière de l'embrayage un de came de la butée FB127 laissent aller l'embrayage de cale 1

Support

La pièce d'attachement de client est sur le diamètre externe D et puis s'est boulonnée dessus au visage. La tolérance de l'axe doit être OIN h6 ou j6 et la tolérance du diamètre pilote D de la pièce d'attachement doivent être OIN H7 ou J7.



Exemple pour la commande

Laissez aller la taille FB 72, type avec le décollage Z de cale et 38 millimètres sont ennuyeux, FB 72 LZ, d = 38 millimètres

En passant commande laissez aller la taille FB 340 et le FB440, spécifier svp également la direction indépendante de l'anneau intérieur une fois vu dans la direction X : dans le sens contraire des aiguilles d'une montre librement ou dans le sens horaire libérez

Images

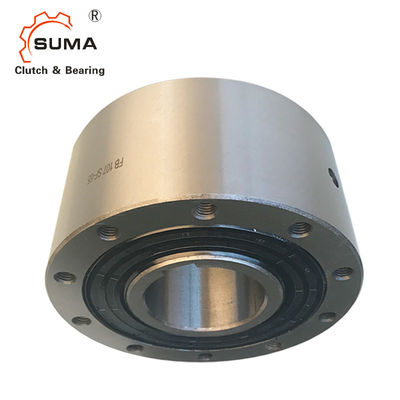

La manière de l'embrayage un de came de la butée FB127 laissent aller l'embrayage de cale 2

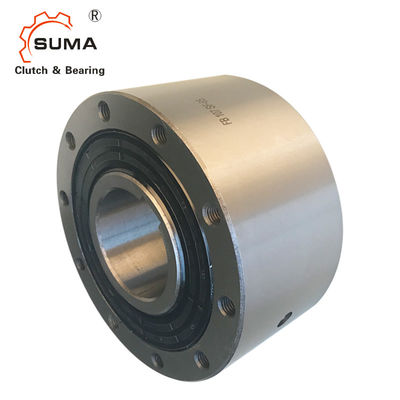

La manière de l'embrayage un de came de la butée FB127 laissent aller l'embrayage de cale 3
