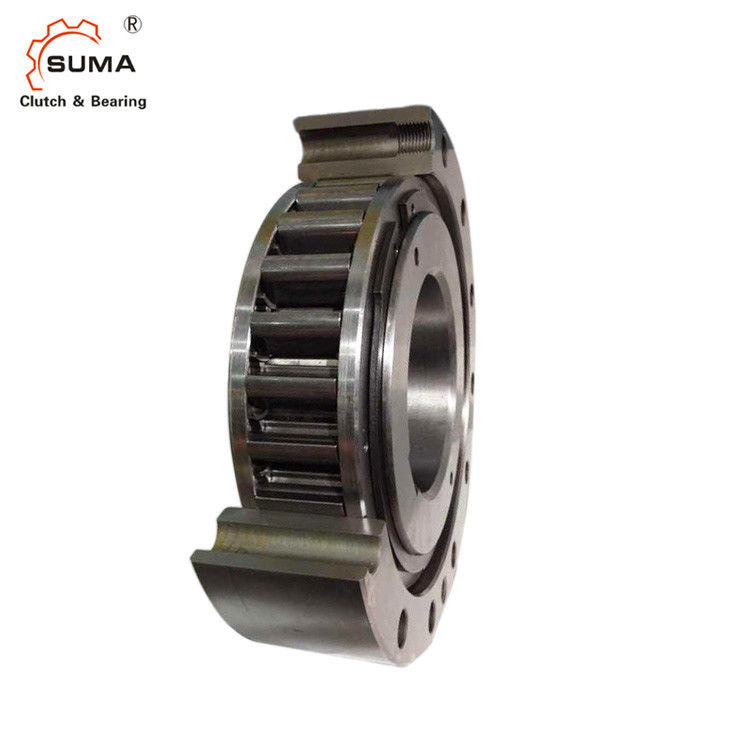

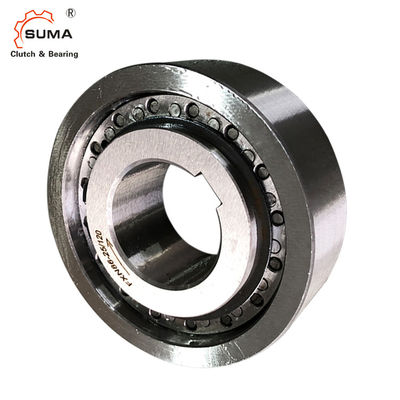

Embrayage de cale de la manière FXN101-25/140 un soutenant pour la pompe

Informations de base
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: FXN101-25/140
Quantité de commande min: 1 PC
Prix: USD190-USD230 PER PIECE
Détails d'emballage: Boîte de carton/boîte en bois
Délai de livraison: 7-15 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 2000 PCs par mois
Nom de produit: Embrayage de cale soutenant FXN101-25/140 Fonction: Dépassement/Backstopping
Matériel: Rapport de GCr15 en acier Gamme ennuyée: 55-75mm
Couple: 110Nm Vitesse de rotation: 2100rpm
Diamètre externe.: 140mm OEM: acceptez
Garantie: 1 an
Surligner:

Incidence d'embrayage de cale pour la pompe

,

Incidence d'embrayage de cale FXN101-25/140

,

Embrayage de cale de la manière FXN101-25/140 un

Embrayage de dépassement à grande vitesse de la butée FXN101-25/140 soutenant pour la pompe



Caractéristique de l'embrayage de butée de FXN soutenant pour la POMPE



Laisse aller FXN sont employés comme :

Butées

Dépassement des embrayages

Interne laisse aller FXN sont cale laisse aller sans support de roulement et avec le décollage X. de cale. Le décollage X de cale assure un libre sans usage - opération de roulement quand l'anneau intérieur tourne à la grande vitesse. L'anneau externe est pressé dans l'ing hous de client. Ceci fait les solutions convenables compactes et qui fait gagner de la place possibles.



Dimension et capacité d'embrayage de butée de FXN soutenant pour la POMPE




Laissez aller la taille

Couple

Nanomètre

Dépassement intérieur d'anneau Norme ennuyée de d maximum.

B

millimètre

D

millimètre

F

millimètre

J

millimètre

K mn millimètre

L

millimètre

Poids

kilogramme

millimètre millimètre millimètre millimètre millimètre millimètre millimètre
FXN31 - 17/60 110 5000 20*           20* 25 60 P6 55 31 85 24 0,3
FXN31 - 17/62 110 5000 20*           20* 25 62 P6 55 31 85 24 0,4
FXN38 - 17/70 180 5000 25*           25* 25 70 P6 62 38 90 24 0,4
FXN46 - 25/80 460 5000 25           30 35 80 P6 70 46 95 35 0,8
FXN51 - 25/85 560 5000 25 30 35       36 35 85 P6 75 51 105 35 0,8
FXN56 - 25/90 660 5000 35           40 35 90 P6 80 56 110 35 0,9
FXN61 - 19/95 520 5000 30 35 40       45* 26 95 P6 85 61 120 25 0,8
FXN61 - 19/106 520 5000 30 35 40       45* 25 106H7 85 61 120 25 1,2
FXN66 - 25/100 950 5000 35 40 45       48* 30 100P6 90 66 132 35 1,1
FXN66 - 25/110 950 5000 35 40 45       48* 40 110 P6 90 66 132 35 1,8
FXN76 - 25/115 1200 5000 45 55         60* 40 115 P6 100 76 140 35 1,7
FXN76 - 25/120 1200 5000 45 55         60* 32 120 J6 100 76 140 35 1,8
FXN86 - 25/125 1600 5000 40 45 50 60 65   70* 40 125P6 110 86 150 40 2,3
FXN86 - 25/130 1600 5000 40 45 50 60 65   70* 40 130P6 110 86 150 40 2,6
FXN 101 -25/140 2100 5000 55 70         75 45 140P6 125 101 175 50 3,1
FXN 101 - 25/149 2100 5000 70           75 62 149H6 125 101 175 62 4,2
FXN 101 - 25/150 2100 5000 55 70         75 45 150P6 125 101 175 50 3,6
FXN 85 - 40/140 2500 6000 45 50 60 65     65 45 140P6 125 85 175 60 3,2
FXN 85 - 40/150 2500 6000 45 50 60 65     65 45 150P6 125 85 175 60 4,2
FXN 100 - 40/160 3700 4500 45 50 55 60 70 75 75 50 160P6 140 100 190 60 5,1
FXN 105 - 50/165 5200 4500 80           80 62 165P6 145 105 195 62 5,8
FXN 120 - 50/198 7700 4000 60 65 70 75 80 95 95 70 198H6 160 120 210 70 8,6
FXN 140 - 50/215 10100 3000 65 90 100 110     110 69 215J6 180 140 245 70 14,0
FXN 170 - 63/258 20500 2700 70 85 100 120     130 80 258H6 210 170 290 80 21,0


Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.

Le couple nominal théorique s'applique seulement pour la concentricité idéale entre l'anneau intérieur et externe. Dans la pratique, la concentricité est affectée par le jeu de roulement et centrage des erreurs des pièces bouring d'henissement. Alors les couples nominaux spécifiques dans la table s'appliquent, tout en prenant en compte que les existants s'épuisent (T.I.R.).

Des vitesses plus élevées sur demande.

Notes :

1. × 2 T KN maximum de T =

2. Dépassements de course intérieure

3. Dépassements externes de course
Rainure de clavette à DIN 6885,1

Rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.

* rainure de clavette selon DIN 6885, page 3 • Tolérance de la largeur JS10 de rainure de clavette.

Montage de l'exemple

Embrayage de cale de la manière FXN101-25/140 un soutenant pour la pompe 1

Interne laissez aller NX de FXN 38 - 17/70 comme butée, disposée dans un adaptateur de logement pour attacher à un moteur électrique. L'anneau externe mince qui est pressé dans le logement permet une solution convenable espace-efficace. En raison des vitesses élevées d'axe en fonctionnement le fonctionnement normal (laissant aller le peration d'o), le décollage X de cale assure un ation sans contact et par conséquent sans usage d'opération continue.

Embrayage de cale de la manière FXN101-25/140 un soutenant pour la pompe 2

Interne laissez aller NX de FXN 66 - 25/100 comme embrayage de dépassement dans la commande de fluage d'une machine textile. Laissez aller l'installation est de manière compacte résolu au moyen de l'anneau externe mince qui est pressé dans la roue de ver. Pendant l'installation, la machine est conduite par l'engrenage à vis sans fin et laissez aller qui fonctionne en conduisant l'opération. En fonctionnement le fonctionnement normal (laissant aller l'ation d'opération), l'anneau intérieur qui est situé sur les dépassements à grande vitesse d'axe de motivation essentielle et automatiquement désengage la commande de fluage. Avec la vitesse de dépassement élevée de l'anneau intérieur, le type avec le décollage X de cale est employé ; les cales fonctionnent en laissant aller l'opération sans contact et par conséquent sont sans usage.

Embrayage de cale de la manière FXN101-25/140 un soutenant pour la pompe 3



  Interne laisse aller FXN sont sans support de roulement. L'alignement concentrique de l'anneau intérieur et externe doit être fourni par le client.
On doit observer les permis s'épuisent (T.I.R.). Le couple est transmis sur l'anneau externe par ajustement de presse. Afin de transmettre le speci- de couples fied dans la table, l'anneau externe doit être adapté dans un logement avec un diamètre externe K. Le logement est fait de fonte en acier ou grise de la qualité minimum GG-20. En employant d'autres matériaux de logement ou plus petits diamètres externes, nous vous invitons à nous contacter concernant le couple transmissible. La tolérance du trou de logement est spécifiée dans la table sous la dimension D. La tolérance de l'axe doit être OIN h6 ou j6.

Lubrification
Aux vitesses au-dessus de la vitesse de décollage de cale, aucune lubrification spéciale n'est exigée ; laissez aller les fonctions exemptes d'entretien. En fonctionnant au-dessous de la vitesse de décollage de cale, une lubrification d'huile du de qualité définie doit être fournie.





Embrayage de cale de la manière FXN101-25/140 un soutenant pour la pompe 4
