La cale FXM120-50SX/H75 enlèvent déborder l'embrayage soutenant une manière
Caractéristiques de déborder l'incidence d'embrayage
Décollage X de cale
Intégré laisse aller FXM sont équipés du décollage X. de cale. Le décollage X de cale est employé pour des butées et des embrayages de dépassement, à condition que en laissant aller l'opération l'anneau intérieur tourne à la grande vitesse et fournisse en dépassement des embrayages que l'opération motrice est conduite à vitesse réduite. En laissant aller l'opération, la force centrifuge FC fait enlever la cale de la voie externe. Dans cet état de fonctionnement, laissez aller les travaux sans usage, c.-à-d. avec la durée de vie illimitée.
Données techniques de déborder l'incidence d'embrayage
Article | FXM120-50SX/H75 |
Matériel | GCr15 |
Diamètre de trou. | 60-90 millimètres |
Diamètre externe. | 210 millimètres |
Largeur | 70 millimètres |
Capacité de couple | 7700 N.m |
Poids | 12,7 kilogrammes |
Paquet | Boîte de carton, boîte en bois ou en tant que vos conditions |
Dimensions et capacités
Type |
d | B | D | E | F | G | J | L | P | T | U | V | W | Z ** | Poids | |||||||
millimètre | ||||||||||||||||||||||
millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | kilogramme | ||||
FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
Intégré laisse aller FXM sont cale laisse aller sans support de roulement et avec le décollage X. de cale. Le décollage X de cale assure à un usage l'opération indépendante libre quand l'anneau intérieur tourne à la grande vitesse. Laisse aller FXM sont employés comme :
Butées
Dépassement des embrayages
pour des applications avec la grande vitesse laissez aller l'opération d'ing et quand utilisé comme embrayage de dépassement avec l'opération motrice à vitesse réduite. Couples nominaux jusqu'à 888 000 nanomètre. Trous jusqu'à 460 millimètres. Beaucoup de trous standard sont disponibles.
Notes :
Le couple transmissible maximum est 2 fois le couple nominal spécifique.
Le couple nominal théorique s'applique seulement pour la concentricité idéale entre l'anneau intérieur et externe. Dans la pratique, la concentricité est affectée par le jeu de roulement et centrage des erreurs des pièces bouring d'henissement.
Alors les couples nominaux spécifiques dans la table s'appliquent, tout en prenant en compte que les existants s'épuisent (T.I.R.). Des vitesses plus élevées sur demande.

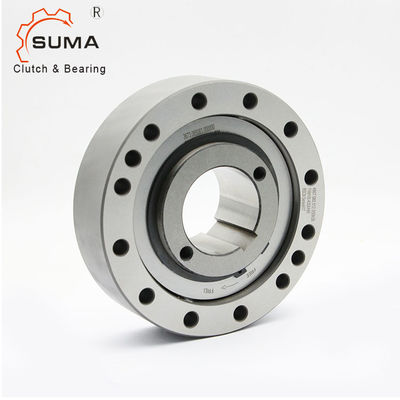

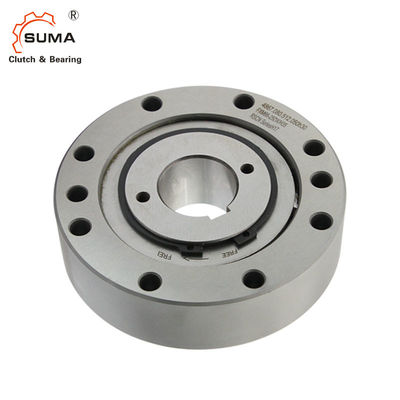

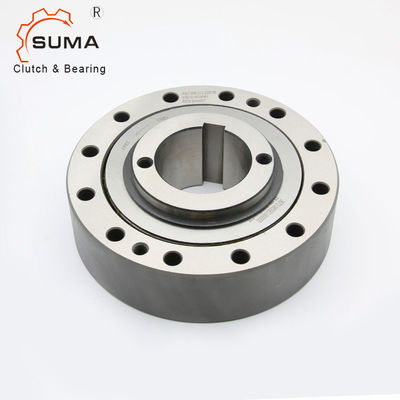

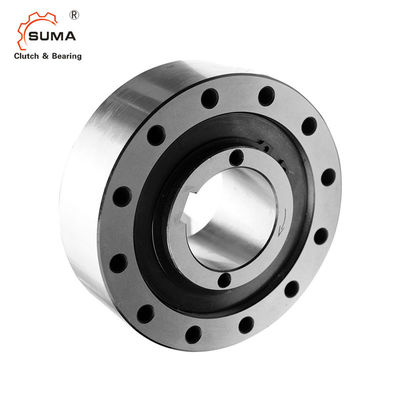

Images de déborder l'incidence d'embrayage
