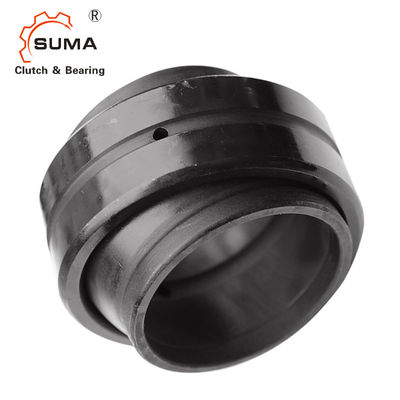

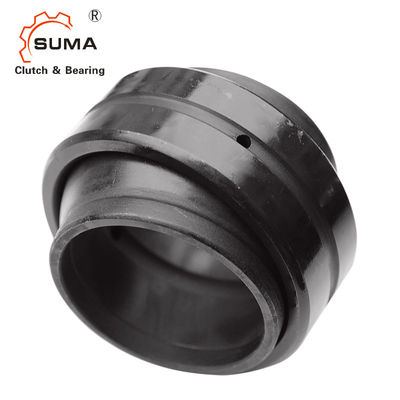

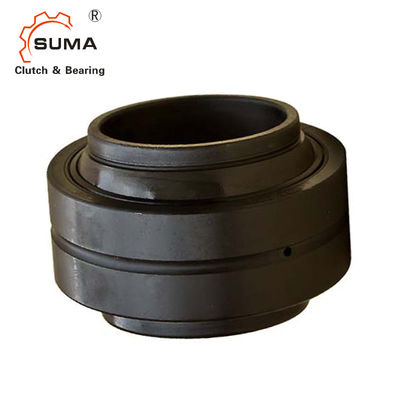

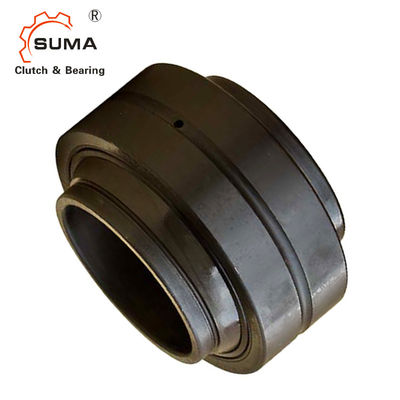

Incidences simples sphériques axiales radiales de GEEW12ES
Caractéristiques
Structure : patte d'araignée et trou d'huile dans l'anneau intérieur et externe. L'anneau externe a une fente axiale.
La surface de glissement enduite du lubrifiant de poudre MoS2.
Caractéristique de fonctionnement : Elle a les avantages de la résistance à l'abrasion, de la résistance à la corrosion, et de l'alignement d'individu. Elle applique à la machine qui exige la charge radiale lourde et la charge axiale dans une direction de petite taille-gamme.
Comme série GE. .ES, mais avec des prolongements cylindrique sur chaque côté, pour le rapport des dispositions où les coussinets d'entretoise sont normaux incorporés sur chaque côté de l'anneau intérieur.
Dimensions et capacités
Incidence Nombre |
Dimensions (millimètres) | KN d'estimations de charge | Poids ≈kg |
|||||||||
d | D | B | C | d1 | le DK | rs | r1s | a | Dynamique | Charge statique | ||
maximum | minute | minute | ≈ | |||||||||
GEEW12ES | 12 | 22 | 12 | 7 | 15,5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0,022 |
GEEW15ES | 15 | 26 | 15 | 9 | 18,5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0,031 |
GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0,035 |
GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0,044 |
GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0,071 |
GEEW25ES | 25 | 42 | 25 | 16 | 30,5 | 35,5 | 0,6 | 0,6 | 4 | 48 | 240 | 0,131 |
GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40,7 | 0,6 | 0,6 | 4 | 62 | 310 | 0,168 |
GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0,6 | 1 | 4 | 65 | 328 | 0,182 |
GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0,6 | 1 | 4 | 79 | 399 | 0,253 |
GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0,6 | 1 | 4 | 99 | 495 | 0,338 |
GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0,6 | 1 | 4 | 127 | 637 | 0,481 |
GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0,6 | 1 | 4 | 156 | 780 | 0,558 |
GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1,15 |
GEEW63ES | 63 | 95 | 63 | 36 | 71,5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1,25 |
GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1,71 |
GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2,39 |
GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3,21 |
GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4,79 |
GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5,78 |
GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8,49 |
GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16,5 |
GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1,1 | 1,1 | 4 | 2120 | 10600 | 32,1 |
GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1,1 | 1,1 | 4 | 3750 | 17800 | 99,1 |
GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1,1 | 1,1 | 4 | 6200 | 30500 | 225 |
