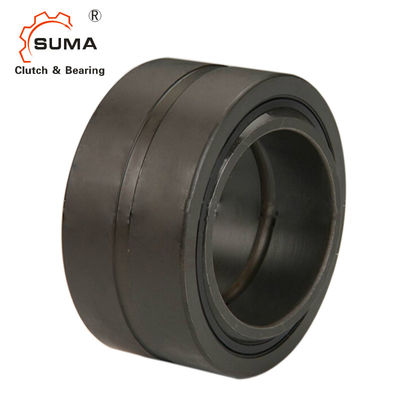

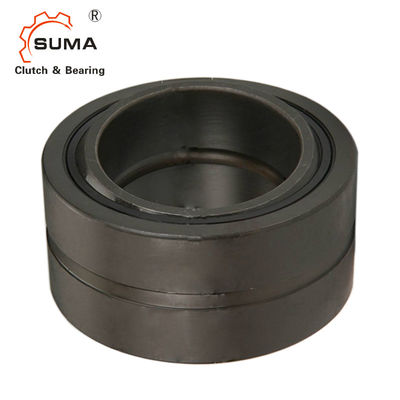

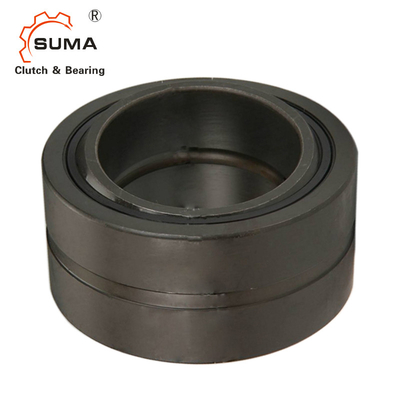

Série GEZ63ES de rapport simple sphérique auto-dressant GEZ63ES-2RS de GEZ
Caractéristiques de l'incidence simple sphérique
La structure de l'incidence simple sphérique est plus simple que celle du roulement, qui se compose principalement d'anneau intérieur avec une surface sphérique externe et d'anneau externe avec une surface sphérique intérieure.
Des incidences simples sphériques sont généralement utilisées pour le mouvement de oscillation à vitesse réduite (mouvement angulaire d'IE). Puisque la surface de glissement est sphérique, elle peut également effectuer le mouvement d'inclinaison (mouvement auto-dressant d'IE) dans une certaine marge d'angle.
Les incidences sphériques sont très utilisées en machinant les cylindres hydrauliques, forgeant des machines-outils, des machines d'ingénierie, l'équipement d'automation, des amortisseurs des véhicules à moteur, des machines de garde de l'eau et d'autres industries. L'incidence simple sphérique est une incidence de glissement sphérique, et le type de base se compose d'anneaux intérieurs et externes avec les surfaces de contact sphériques coulissantes sphériques. Selon sa structure et type, il peut soutenir la charge radiale, la charge axiale, ou les charges radiales et axiales combinées en même temps.
Dimensions et capacités
Numéro de la pièce | Diamètre de trou | Diamètre extérieur | Largeur de boule | Largeur de course | Charges radiales statiques | Charges radiales dynamiques | Poids | ||
Sans joints | Avec des joints | Pouce | Pouce | Pouce | Pouce | Livres | Livres | Livres | |
1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3 156 | 0,044 |
2 | GEZ15ES | - | 0,625 | 1,0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1,4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2,1875 | 1,187 | 1,031 | 69,756 | 23404 | 0,772 |
8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2,4375 | 1,312 | 1,125 | 84,379 | 28129 | 0,926 |
9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1,531 | 1,312 | 114,752 | 38255 | 1,41 |
10 | GEZ50ES | GEZ50ES-2RS | 2 | 3,1875 | 1,75 | 1,5 | 150,754 | 50508 | 2,05 |
11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1,969 | 1,687 | 191,251 | 63002 | 2,87 |
12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2,187 | 1,875 | 234,007 | 77629 | 4,08 |
13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4,375 | 2,406 | 2,062 | 285,752 | 95628 | 5,29 |
14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337,506 | 112505 | 6,84 |
15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5,125 | 2,844 | 2,437 | 396,009 | 131626 | 8,38 |
16 | GEZ88ES | GEZ88ES-2RS | 3,5 | 5,5 | 3,062 | 2,625 | 459,001 | 153003 | 10,58 |
17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12,79 |
18 | GEZ101ES | GEZ101ES-2RS | 4 | 6,25 | 3,5 | 3 | 596,256 | 202508 | 15,44 |
19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3,937 | 3,375 | 765,002 | 252006 | 21,61 |
20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7,375 | 4,156 | 3,562 | 843,754 | 281254 | 25,36 |
21 | GEZ127ES | GEZ127ES-2RS | 5 | 7,75 | 4,375 | 3,75 | 933,755 | 315009 | 29,76 |
22 | GEZ152ES | GEZ152ES-2RS | 6 | 8,75 | 4,75 | 4,125 | 1170,002 | 389257 | 38,59 |
