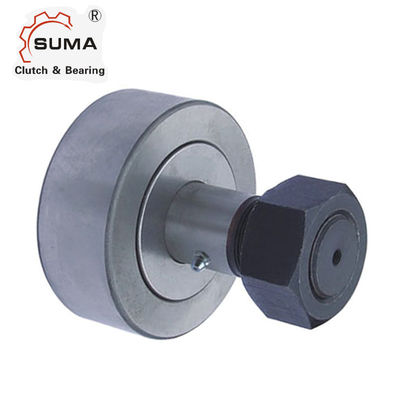

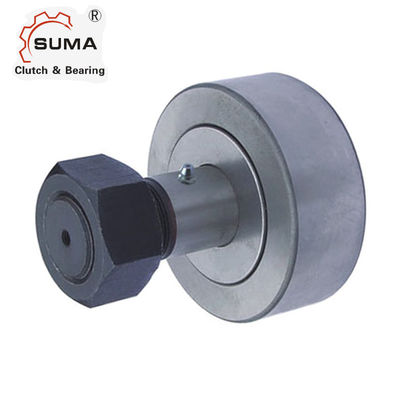

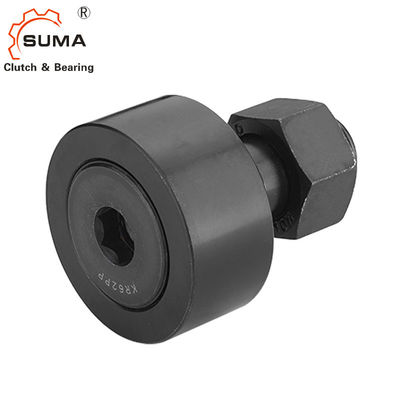

Palpeur de came scellé par conseils excentriques de goujon de cage de CFE-3 1/4-S
Caractéristiques
Il inclut la structure compacte multiple, exactitude tournante élevée, grandes variétés, large adaptabilité et l'installation facile et lui peuvent soutenir la charge radiale élevée et certaine charge de choc et sont très utilisés dans la machine-outil, métallurgique, le textile et les machines d'impression, les chaînes de fabrication et etc.
Données techniques
Nom de produit | Type rouleau de goujon de CFE-3 1/4-S de voie |
Modèle | CFE-3 1/4-S |
Matériel | GCr15 |
Paquet | Boîte de carton/boîte en bois, poulie, etc. |
Conditions de paiement | TTT. L/C, D/A, D/P, Western Union |
Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour le grand ordre |
Dimensions et capacités
Ouvert non. |
Scellé Non. |
Rouleau Diamètre. |
Largeur de rouleau |
Bush Lgth |
Bush Diamètre. |
Goujon Lgth |
Min Thrd Lgth |
Très bien Thrds |
Taille de montage de Lub |
CFE-1/2 | CFE-1/2-S | 500 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-9/16 | CFE-9/16-S | 5625 | 375 | 375 | 250 | 5/8 | 1/4 | 10-32 | 1/8 |
CFE-5/8 | CFE-5/8-S | 625 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
CFE-11/16 | CFE-11/16-S | 6875 | 4375 | 437 | 375 | 3/4 | 5/16 | 1/4-28 | 1/8 |
CFE-3/4 | CFE-3/4-S | 750 | 500 | 500 | 500 | 7/8 | 3/8 | 318-24 | 3/16 |
CFE-7/8 | CFE-7/8-S | 875 | 500 | 500 | 500 | 7/8 | 3/8 | 3/8-24 | 3/16 |
CFE-1 | CFE-1-S | 1,000 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
CFE-1 1/8 | CFE-1 1/8-S | 1,125 | 625 | 500 | 625 | 1 | 1/2 | 7/16-20 | 3/16 |
CFE-1 1/4 | CFE-1 1/4-S | 1,250 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
CFE-1 3/8 | CFE-1 3/8-S | 1,375 | 750 | 625 | 687 | 1 1/4 | 5/8 | 1/2-20 | 3/16 |
CFE-1 1/2 | CFE 1 1/2-S | 1,500 | 875 | 750 | 875 | 1 1/2 | 3/4 | 5/8-18 | 3/16 |
CFE-1 5/8 | CFE-1 5/8-S | 1,625 | 875 | 750 | 875 | 1 1/2 | 3/4 | 518-18 | 3/16 |
CFE-1 3/4 | CFE-1 3/4-S | 1,750 | 1,000 | 875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
CFE-1 7/8 | CFE-1 7/8-S | 1,875 | 1,000 | 875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | 3/16 |
CFE-2 | CFE-2-S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | 3/16 |
CFE-2 1/4 | CFE-2 1/4-S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | 3/16 |
CFE-2 1/2 | CFE-2 1/2-S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-2 3/4 | CFE-2 3/4-S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | 3/16 |
CFE-3 | CFE-3-S | 3,000 | 1,750 | 1,250 | 1,75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/4 | CFE-3 1/4-S | 3,250 | 1,750 | 1,250 | 1,75 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 |
CFE-3 1/2 | CFE-3 1/2-S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 |
CFE-4 | CFE-4-S | 4 .000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 |
Il se compose d'anneau externe usiné d'épais-mur, rouleaux d'aiguille ou ensembles cylindrique de rouleau, ou rouleau d'aiguille de conseils de cage ou d'armement complet, anneau ou boulon intérieur et joint.
