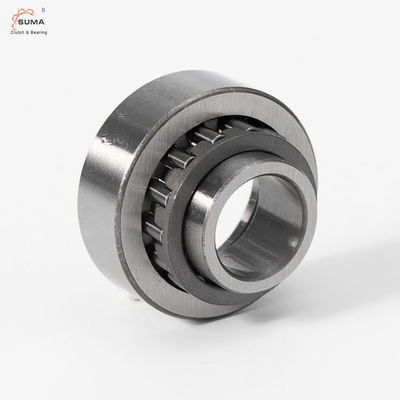

Roulements à aiguille de rouleaux de soutien de STO30 STO35 STO40 avec l'anneau intérieur
Caractéristiques des rouleaux de soutien de STO
Rouleaux de soutien de série de STO, sans anneaux de bride, avec un anneau intérieur.
Rouleaux de soutien de série de RSTO, sans anneaux de bride, avec un anneau intérieur.
Le type de STO a un anneau intérieur, et les anneaux intérieurs et externes et leurs montages assortis de cage de rouleau d'aiguille peuvent être installés séparément.
Le type du rouleau RSTO de soutien n'a pas un anneau intérieur, et le rouleau de soutien peut fonctionner directement sur l'axe durci comme caniveau.
Depuis le type rouleaux de RSTO et de STO de soutien n'ayez pas les nervures et les circlips de visage d'extrémité, ils doivent être axialement guidés pendant l'installation, et leurs surfaces de guidage doivent être au moins précision ont usiné.
Dimensions et capacités de Yoke Type Track Rollers
Dimensions | La masse | Désignation | ||||||||||||||
D | d | C | B | D1 | F | E | r | r1,2 | C | C0 | Unité centrale | Franc | F0r | |||
millimètre | kilogramme | kN | kN | kN | r/min | |||||||||||
19 | 6 | 9,8 | 10 | – | 10 | 13 | 0,3 | 0,3 | 0 017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
6 | 11,8 | 12 | 16 | 10 | – | 0,3 | 0,3 | 0 022 | NA 22/6.2RS | 4,02 | 3,65 | 0 425 | 2,55 | 3,6 | 7000 | |
24 | 8 | 9,8 | 10 | – | 12 | 15 | 0,3 | 0,3 | 0 026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
8 | 11,8 | 12 | 18 | 12 | – | 0,3 | 0,3 | 0 034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 10 | 11,8 | 12 | – | 14 | 20 | 0,3 | 0,3 | 0 049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
10 | 13,8 | 14 | 20 | 14 | – | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 12 | 11,8 | 12 | – | 16 | 22 | 0,3 | 0,3 | 0 057 | STO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
12 | 13,8 | 14 | 22 | 16 | – | 0,6 | 0,3 | 0 067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 15 | 11,8 | 12 | – | 20 | 26 | 0,3 | 0,3 | 0 063 | STO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
15 | 13,8 | 14 | 26 | 20 | – | 0,6 | 0,3 | 0 075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 17 | 15,8 | 16 | – | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
17 | 15,8 | 16 | 28 | 22 | – | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
47 | 20 | 15,8 | 16 | – | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
20 | 17,8 | 18 | 33 | 25 | – | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 25 | 15,8 | 16 | – | 30 | 37 | 0,3 | 0,3 | 0,18 | STO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
25 | 17,8 | 18 | 38 | 30 | – | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 30 | 19,8 | 20 | – | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
30 | 19,8 | 20 | 43 | 35 | – | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
72 | 35 | 19,8 | 20 | – | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
35 | 22,7 | 23 | 50 | 42 | – | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 40 | 19,8 | 20 | – | 50 | 58 | 1 | 1 | 0,53 | STO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
40 | 22,7 | 23 | 57 | 48 | – | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 45 | 19,8 | 20 | – | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 50 | 19,8 | 20 | – | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
50 | 22,7 | 23 | 68 | – | – | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 |
