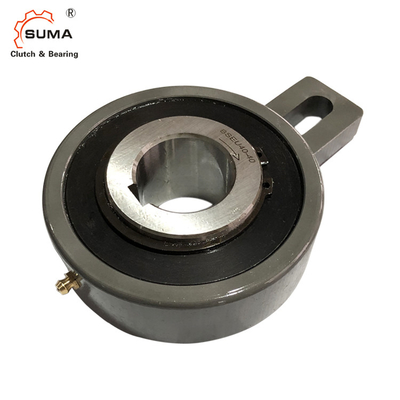

Incidences d'embrayage de la manière BSEU90-90 un pour l'ascenseur de seau
Caractéristiques
L'embrayage de came de série de BSEU a été développé en tant qu'embrayage européen de came de Backstopping de style qui a l'utilisation facile. Il a la construction de came et de rouleau que le rouleau fonctionne comme incidence mêmes que l'embrayage de petite taille de came de série des BS.
La course externe a la forme spéciale qui a été combinée le bras de couple, arrêtant ainsi seulement la rotation est exigée.
Vous pouvez choisir le modèle correct à partir de la diverse taille ennuyeuse de 20 millimètres à 90 millimètres dans chaque 5 millimètres. Backstopping pour l'ascenseur de pays ou les nourritures transportant le convoyeur qui est employé dans l'usine est la recommandation.
Dimensions et capacités
Article | BSEU90-90 |
Matériel | GCr15 |
Diamètre de trou. | 90 millimètres |
Diamètre externe. | 190 millimètres |
Largeur | 63 millimètres |
Capacité de couple | 4700 N.m |
Dépassement de la vitesse de limitation | 250 r/min |
Poids | 9.265-10.046 kilogrammes |
Paquet | Boîte de carton, boîte en bois ou en tant que vos conditions |
Modèle | Taille de trou | Couple Capacité (N·m) |
Maximum. Dépassement (r/min) Course intérieure |
D | D2 | L1 | L | B | F | b | N | E | J | W. MINUTE | W. Max | |
Diamètre (H7) |
Rainure de clavette | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3.8 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4.3 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
BSEU90-80 | 80 | 22×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
