Incidence d'embrayage de cale
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FGK40 FGK45 FGK50 |

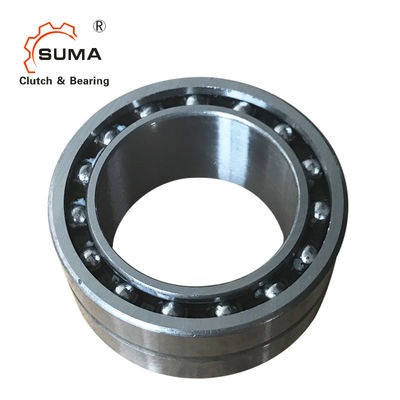

La manière de FGK40 FGK45 FGK50 un laissent aller des incidences d'embrayage pour la machine de paquet
Caractéristiques
FGK débordant l'embrayage peut être employé comme :
1. dépassement de l'embrayage
2. embrayage de butée
3. indexation de l'embrayage
Dimensions et capacités
| Type | Taille |
TKN1) |
Overrunningspeeds |
Incidence série
|
Charges | Poids | |||||||
|
Rouleaux dyne. |
Boules dyne. |
Rouleaux stat. |
Boules stat. |
||||||||||
FGK |
d | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
| [millimètre] | [Nanomètre] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
NOTES
1) Tmax = 2 × TKN
» Référez-vous à la page de sélection 10 13
2) Dépassements de course intérieure
3) Dépassements externes de course
» Référez-vous au support et à la page d'instructions d'entretien 16 19
Montage et accouplement
