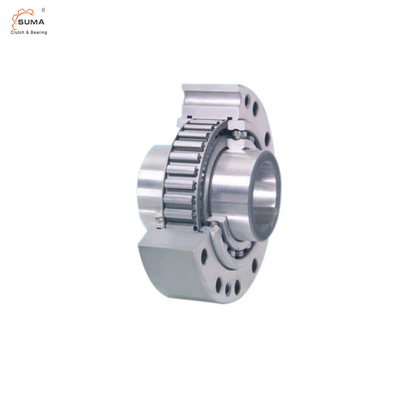

La caractéristique du FBO laissent aller l'embrayage de butée
pour l'assemblée avec les pièces se reliantes
avec des cales, disponibles dans cinq types
Caractéristiques
De base laisse aller le FBO sont cale laisse aller avec des roulements à billes à réunir avec les pièces se reliantes de client. Laisse aller sont particulièrement appropriés à l'installation dans des logements avec la lubrification et les joints d'huile. Laisse aller le FBO sont employés comme :
Butées
Embrayages d'Overrrunning
L'indexation laisse aller
En plus du de type courant, quatre autres types sont disponibles pour la durée de vie prolongée et
indexation de l'exactitude. Couples nominaux jusqu'à 160 000 nanomètre. Trous jusqu'à 300 millimètres. Beaucoup de trous standard sont disponibles.
indexation de l'exactitude. Couples nominaux jusqu'à 25 000 nanomètre. Trous jusqu'à 155 millimètres. Beaucoup de trous standard sont disponibles.
La dimension et la capacité de FBO laissent aller l'embrayage de butée
Laissez aller la taille | Type |
Couple Manganèse Nanomètre |
Vitesse maximale Anneau intérieur dépassements min-1 |
Anneau externe/ dépassements min-1 |
Type |
Couple Manganèse Nanomètre |
Vitesse maximale Anneau intérieur/ dépassements min-1 |
Anneau externe dépassements min-1 |
Type |
Couple Manganèse Nanomètre |
Décollage de cale à intérieur vitesse min-1 d'anneau |
Vitesse maximale Anneau intérieur/ dépassements min-1 |
L'anneau externe conduit min-1 | Type |
Couple Manganèse Nanomètre |
Décollage de cale à la vitesse externe min-1 d'anneau |
Vitesse maximale Anneau externe dépassements min-1 |
L'anneau intérieur conduit min-1 | Type |
Couple Manganèse Nanomètre |
FBO37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | LA CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FBO44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | LA CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
FBO57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
FBO72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FBO82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
FBO 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FBO 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
FBO 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
FBO 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FBO 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | SX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
FBO 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FBO 440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
Laissez aller la taille | millimètre | millimètre |
Trou d Norme millimètre millimètre |
millimètre | millimètre maximal |
B millimètre |
C1 *** millimètre |
C2 *** millimètre |
C3 *** millimètre |
D millimètre |
E millimètre |
F millimètre |
G ** |
L millimètre |
T millimètre |
Z ** | Poids kilogramme | |
FBO 37 | 14 | 16 | 18 | 20 | 22* | 22* | 25 | 3,7 | 4,3 | 85 | 30 | 55 | M 6 | 48 | 70 | 6 | 0,9 | |
FBO 44 | 20 | 22 | 25* | 25* | 25 | 3,7 | 4,7 | 4,4 | 95 | 35 | 62 | M 6 | 50 | 80 | 8 | 1,3 | ||
FBO 57 | 25 | 28 | 30 | 32* | 32* | 30 | 4,2 | 7,7 | 7,4 | 110 | 45 | 75 | M 8 | 65 | 95 | 8 | 1,9 | |
FBO 72 | 35 | 38 | 40 | 42* | 42* | 38 | 3,7 | 4,9 | 4,4 | 132 | 55 | 90 | M 8 | 74 | 115 | 12 | 3,5 | |
FBO 82 | 35 | 40 | 45 | 50* | 50* | 40 | 6,6 | 6,6 | 6,6 | 145 | 65 | 100 | M 10 | 75 | 125 | 12 | 4,0 | |
FBO 107 | 50 | 55 | 60 | 65* | 65* | 45 | 8,1 | 8,1 | 8,1 | 170 | 80 | 125 | M 10 | 90 | 150 | 12 | 7,7 | |
FBO 127 | 50 | 60 | 70 | 75* | 75* | 68 | 6,9 | 7,9 | 6,9 | 200 | 95 | 145 | M 12 | 112 | 180 | 12 | 13,3 | |
FBO 140 | 65 | 75 | 80 | 90 | 95* | 68 | 19,1 | 20,1 | 19,1 | 250 | 120 | 180 | M 16 | 150 | 225 | 12 | 31,5 | |
FBO 200 | 110 | 120 | 120 | 85 | 14,1 | 15,1 | 14,1 | 320 | 160 | 240 | M 16 | 160 | 288 | 16 | 46,5 | |||
FBO 270 | 140 | 150 | 100 | 22,5 | 22,5 | 22,5 | 420 | 200 | 310 | M 20 | 212 | 370 | 18 | 105,0 | ||||
FBO 340 | 180 | 240 | 125 | 25,6 | 497 | 300 | 380 | M 20 | 265 | 450 | 24 | 190,0 | ||||||
FBO 440 | 220 | 300 | 150 | 34,1 | 627 | 380 | 480 | M 30 | 315 | 560 | 24 | 360,0 |
Exemple d'application
De base laissez aller FBO 127 SF comme embrayage de dépassement entre la commande de fluage et la motivation essentielle d'un mélangeur de ciment. Dans le cas de l'opération de fluage, l'anneau externe est conduit par l'accouplement d'arbres. Laissez aller les travaux en conduisant l'opération - ation et commandes l'unité à un à vitesse réduite par l'intermédiaire de la boîte de vitesse principale. En fonctionnement le fonctionnement normal (laissez aller - l'opération d'ing), les dépassements intérieurs d'anneau et
la commande de fluage est automatiquement désengagée. Laissez aller est relié à la lubrification d'huile de la boîte de vitesse principale et n'exige pas n'importe quel entretien spécial. La disposition des joints entre laissent aller et la boîte de train principal est avantageuse. En fonctionnement le fonctionnement normal (laissant aller l'opération), c'est à un arrêt et par conséquent ne produit de la hausse frictionrelated pas supplémentaire de la température.
Support
Les pièces se reliantes de client sont portées sur le diamètre externe F roulement à billes et assemblées par l'intermédiaire de l'anneau externe. La tolérance de l'axe doit être OIN h6 ou j6 et la tolérance du diamètre pilote F de la partie se reliante doivent être OIN H7 ou J7. On doit observer la profondeur de centrage C.
Lubrification
Une lubrification d'huile du de qualité définie doit être fournie.
Exemple pour la commande
Laissez aller la taille FBO 72, type avec le P-meulage
et trou de 38 millimètres :
• FBO 72 SFP, d = 38 millimètres
