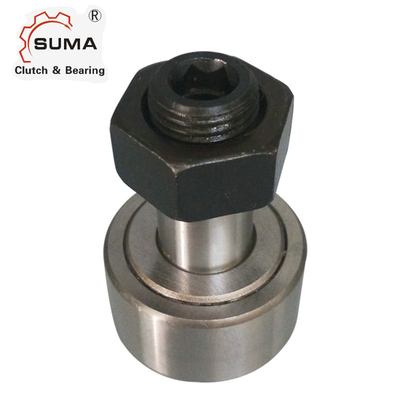

Type mis en cage par série de MCFR incidences de palpeur de came avec le goujon MCFR16 MCFR16SBX
Caractéristiques de type palpeur de cage de came
L'anneau externe de l'incidence de palpeur de came de theMCFR adopte un roulement à rouleaux cylindrique d'armement complet avec un mur externe épais d'anneau. Le diamètre extérieur du rouleau a une forme cylindrique et d'arc, qui peut être conçue pour assortir la surface de caniveau selon l'application. Avec cet anneau externe, les rouleaux peuvent rouler directement sur le caniveau et peuvent résister à des charges plus lourdes et à des charges de choc.
Le roulement à rouleaux de came se compose du rouleau principal, du rouleau latéral, de la tête d'axe et du couvercle.
Paramètre technique de type palpeur de cage de MCFR de came
OUVERT BRG. NON. (1) |
SCELLÉ BRG. NON. (1) |
ROULEAU DIA. RD NOM. (2) |
ROULEAU LARGEUR W +0,00 -0,12 |
DIAMÈTRE DE GOUJON. Écart-type NOM. (3) |
GOUJON L'GTH. SL NOM. |
COMBINAISON LONGUEUR L NOM. |
PLAQUE D'EXTRÉMITÉ EXTENSION E NOM. |
FIL |
FIL LONGUEUR TL Mn. |
TROU D'HUILE |
|
(HC) NOM. |
(HD) NOM. |
||||||||||
millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
SÉRIE | CARACTÉRISTIQUES DE CONSTRUCTION |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Armement complet des rouleaux d'aiguille Avec le collier excentrique Avec le diamètre extérieur cylindrique Avec le trou hexagonal Avec des joints Rouleaux mis en cage d'aiguille Avec le collier excentrique Avec le diamètre extérieur cylindrique Avec le trou hexagonal Avec des joints Rouleaux cylindrique d'armement complet Avec le collier excentrique Avec le diamètre extérieur cylindrique |
