Une incidence d'embrayage de manière
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | UHF20 UHF25 |

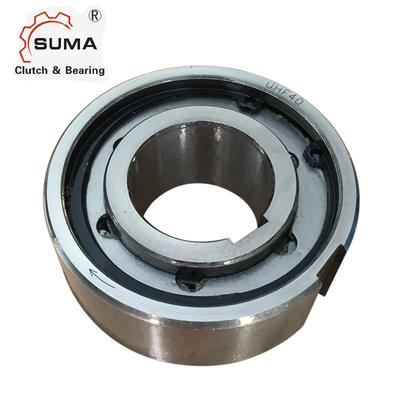

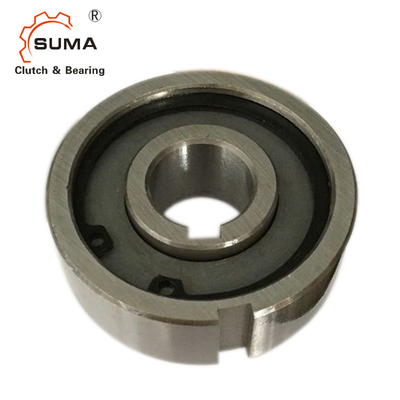

Embrayage de came d'incidences de manière de la série UHF20 UHF25 un de fréquence ultra-haute
Caractéristiques
La série de fréquence ultra-haute est type de cale laisse aller la non-incidence soutenue. Le rapport sont axil de supporte et charge de radial. La lubrification et le cachetage doivent être également fournis par l'installation.
La course intérieure est verrouillée à l'axe. La course externe a la tolérance n6 positive, pour donner à un fitin de presse un logement H7.
Dimensions et capacités
| Type | Dimension | Rainure de clavette (externe anneau) |
Rainure de clavette (anneau intérieur) | Nominal couple Nanomètre |
Poids kilogramme |
||
| d | D | B | B×t | B1×t1 | |||
| UHF12 | 12 | 37 | 20 | 6×2.5 | 4×1.7 | 42 | 0,115 |
| UHF14 | 14 | 42 | 19 | 5×1.6 | 5×2.3 | 46 | 0,139 |
| UHF16 | 16 | 42 | 19 | 5×1.6 | 5×1.7 | 47 | 0,132 |
| UHF17 | 17 | 47 | 19 | 6×2 | 5×2.3 | 75 | 0,167 |
| UHF18 | 18 | 60 | 20 | 6×2.5 | 6×2.5 | 105 | 0,287 |
| UHF20 | 20 | 60 | 20 | 6×2.5 | 6×2.7 | 105 | 0,277 |
| UHF25 | 25 | 62 | 24 | 8×2.5 | 8×2 | 142 | 0,285 |
| UHF30 | 30 | 72 | 27 | 10×2.6 | 8×2 | 227 | 0,513 |
| UHF35 | 35 | 80 | 31 | 12×4 | 10×2.5 | 230 | 0,718 |
| UHF40 | 40 | 80 | 39 | 12×2.8 | 10×2.5 | 429 | 0,823 |
| UHF45 | 45 | 105 | 36 | 14×3 | 10×3 | 572 | 1,6 |
| UHF50 | 50 | 130 | 36 | 14×5 | 14×3.8 | 690 | 2,49 |
| UHF60 | 60 | 130 | 46 | 14×5 | 14×3.5 | 1030 | 2,88 |
| UHF70 | 70 | 150 | 46 | 14×5 | 14×3.5 | 1470 | 4,6 |
| UHF90 | 90 | 180 | 90 | -- | 25×5.4 | 3281 | 11,11 |
NOTES
ASNU8-12, rainure de clavette ASNU200 à DIN 6885. 1,
d'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Montage de l'exemple
