Incidence d'embrayage de rouleau
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AS40 |

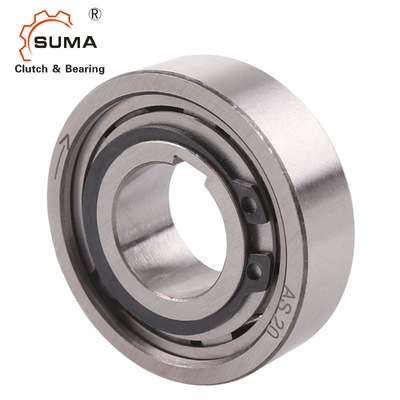

La manière de type un de rouleau de la série AS40 40*80*18MM d'as laissent aller l'embrayage
Caractéristiques
Le type est AUSSI un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. Nominaux en dehors des dimensions sont les mêmes que des séries 62… roulements à billes.
Une disposition typique est d'installer ce type à côté d'une incidence de la série 62 en dessous des mêmes tolérances d'emplacement, comme montré sur la page suivante. La course intérieure est verrouillée à l'axe (excepté le trou de 6 millimètres).
La course externe a une tolérance r6 positive pour donner un ajustement de presse dans un logement H7. Le logement externe doit être assez fort
Pour ne pas augmenter après assemblée. Cette conception peut accepter un désalignement axial de course intérieure et externe du ± S/2.
Dimensions et capacités
| Type | Taille |
TKN1) |
Dépassement des vitesses |
Poids
|
Couple d'entrave | |||||||
| AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [millimètre] | [Nanomètre] | [min-1] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 | |
NOTES :
AS6 sans rainure de clavette. ØD = -0-0,009
Rainure de clavette AS8-12 à DIN 6885,1.
D'autres tailles à DIN 6885,3
1) × 2 T KN maximum de T =
2) dépassements de course intérieure
3) dépassements externes de course
Les dimensions de support sont identiques à la série 62 de roulements à billes
Montage de l'exemple
