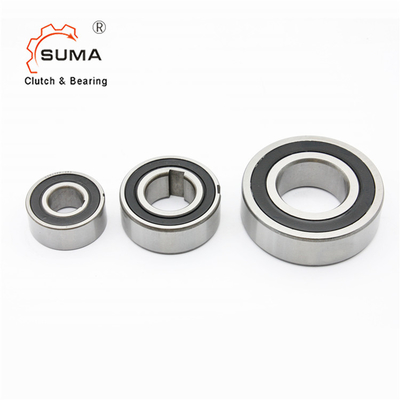

Fabricant d'incidences d'embrayage de manière de la cale une d'UK30-2RS UKC30-2RS UKCC30-2RS
Caractéristiques
La série d'UK..2RS est pour laisser aller incorporant une incidence de 62. .series. L'auto-centrage laisse aller sont déjà graisse
lubrifié et venu avec la protection des eaux
Pour le modèle d'UK..2RS, la transmission se produit en équipant la saisie n6 de la tolérance pour l'axe et N6 pour le siège.
Le modèle d'UKC..2RS est équipé d'une rainure de clavette sur la course intérieure et devrait être adapté sur des axes de la tolérance k6.
Le montage de Seat doit être effectué avec N6 verrouillant la tolérance.
L'UK..2RSSeries est construit avec un dégagement C5 qui se transforme en dégagement normal après saisie
Les courses peuvent être collées à l'axe et au siège. Dans ce cas, le dégagement demeure C5.
La température fonctionnante : -10°C +60°C
Dimensions et capacités
Modèle | d | Dh5 | L | BJS10 | t | b1JS9 | T1 | Poids | nMAX | Capacité de charge | Incidence Série |
TN | Résistance couple |
|
millimètre | kilogramme | min-1 | din.(N) | stat.(N) | Nanomètre | Nanomètre | ||||||||
LE R-U 8 ZZ | 8 | 22 | 9 | 0,02 | 15000 | 3300 | 860 | 2,5 | 0,005 | |||||
LE R-U 12 ZZ | 12 | 32 | 10 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9,3 | 0,007 | ||||
LE R-U 15 ZZ | 15 | 35 | 11 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 | ||||
LE R-U 17 ZZ | 17 | 40 | 12 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 | ||||
LE R-U 20 ZZ | 20 | 47 | 14 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||||
LE R-U 25 ZZ | 25 | 52 | 15 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||||
LE R-U 30 ZZ | 30 | 62 | 16 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||||
LE R-U 35 ZZ | 35 | 72 | 17 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||||
LE R-U 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1,3 | 0,04 | 10000 | 6100 | 2770 | 6201ZZ | 9,3 | 0,007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1,2 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1,2 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1,6 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 | ||
UKC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 | ||
UKC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2,4 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 | ||
UKC 40 ZZ | 40 | 80 | 22 | 12 | 3,3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1,2 | 2 | 0,6 | 0,06 | 8400 | 7400 | 3400 | 6202ZZ | 16,9 | 0,009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1,2 | 2 | 1 | 0,07 | 7350 | 7900 | 3800 | 6203ZZ | 30,6 | 0,011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1,6 | 3 | 1,5 | 0,11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0,013 |
UKCC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 6 | 2 | 0,14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0,020 |
UKCC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 6 | 2 | 0,21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0,044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2,4 | 8 | 2,5 | 0,30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0,058 |
UKCC 40 ZZ | 40 | 80 | 22 | 12 | 3,3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0,070 |
