Antidévireur GVG50 GVG60 GVG70 de roue libre d'embrayage à sens unique de type sprag de série de GVG
Caractéristiques
Les anti-dévireurs des roues libres de la série GVG sont à cages à cames, le centrage entre la bague intérieure et la bague extérieure s'effectue au moyen de douilles.
les forces de couple sont transmises de l'arbre à la bague intérieure au moyen d'une clavette.
La tolérance de l'arbre doit être h6 .
Lorsque l'antidévireur roue libre est utilisé comme anti-retour, le levier fixé sur la bague extérieure doit être pris en sandwich entre deux étriers ;sinon une épingle doit être insérée dans le trou en boucle.
Lorsque la butée de roue libre est verrouillée sur le châssis d'une machine, elle arrête la rotation de la roue libre les bagues, le levier doit avoir un certain jeu pour permettre le mouvement axial.
l'antidévireur roue libre est livré déjà graissé .
Dimensions et capacités
Modèle |
dH7 millimètre |
ré millimètre |
L millimètre |
B1 millimètre |
L1 millimètre |
b2 millimètre |
je2 millimètre |
je3 millimètre |
je4 millimètre |
Masse kg |
Vitesse maximale |
Couple Nm |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | dix | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | dix | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | dix | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | dix | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | dix | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | dix | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
Clé DIN 6885
2)Vitesse maximale autorisée

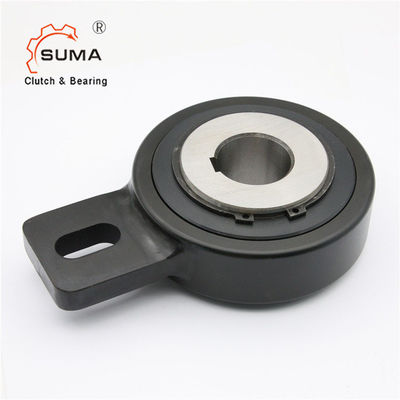

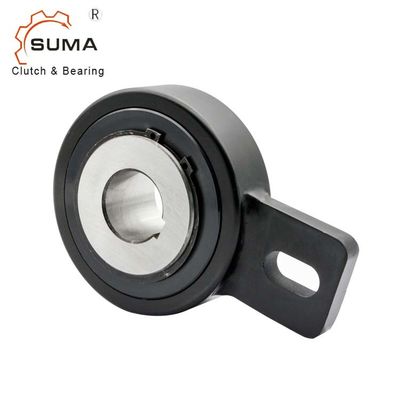

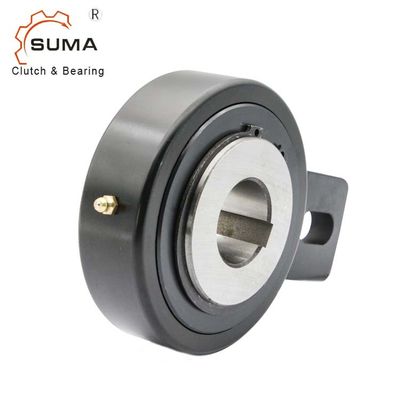

Des photos
