Incidence de butée
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | GV45 GV50 |

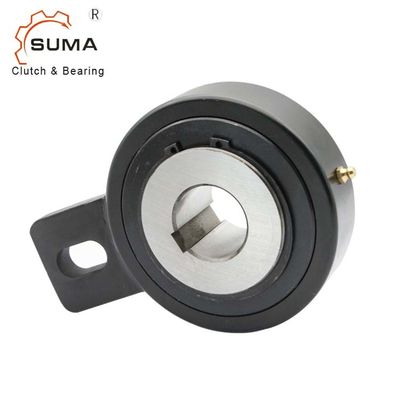

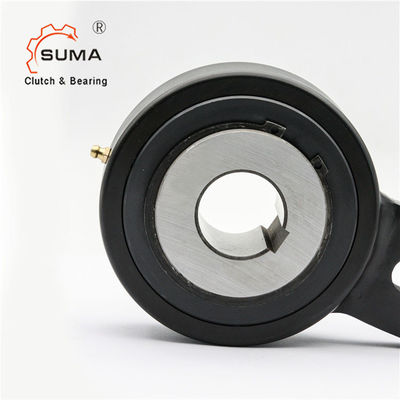

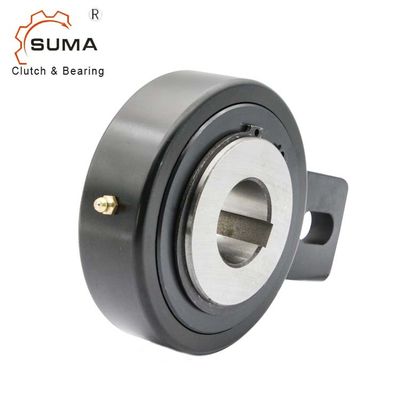

Incidences de manière de type un de rouleau d'embrayage de butée de GV45 GV50
Caractéristiques
La série de GV laisse aller est avec des rouleaux, centrant entre la course intérieure et la course externe est effectué au moyen de buissons.
les forces de couple sont transmises de l'axe à la course intérieure au moyen d'une clé.
la tolérance d'axe doit être h6.
Quand laissez aller est employé comme dispositif non de retour, le levier fixe à la course externe doit être serré entre deux parenthèses ; autrement une goupille doit être insérée
dans le trou fait une boucle. Une fois verrouillé au cadre d'une machine, il arrête laissent aller la rotation.
Si laissez aller est employé comme alimentation intermittente, le levier doit être attaché en longueur utilisant le trou pour une tige pousseuse ou semblable. En tous cas, pour éviter surcharge
les buissons, le levier doivent être donnés un dégagement à tenir compte du mouvement axial.
laissez aller est fourni déjà graissé
Dimensions et capacités
| Modèle |
dH7 millimètre |
D millimètre |
L millimètre |
B1 millimètre |
L1 millimètre |
b2 millimètre |
I2 millimètre |
I3 millimètre |
I4 millimètre |
Poids Kilogramme |
Max Speed |
Couple Nanomètre |
Couple nanomètre d'entrave |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1,2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,4 | 320 | 1250 | 1,2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3,3 | 320 | 2180 | 1,2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2,2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,3 | 300 | 2180 | 2,2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1)Tmax : 2x Tn
Kyey DIN 6885
2)Vitesse laissée maximum
