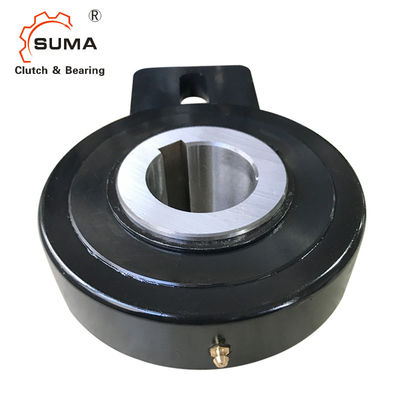

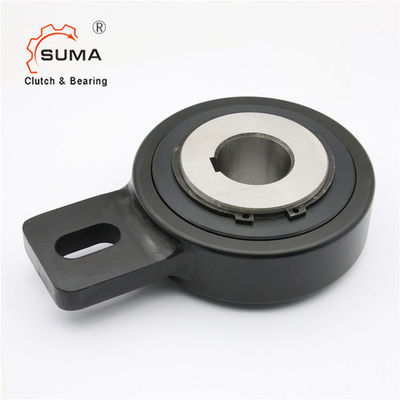

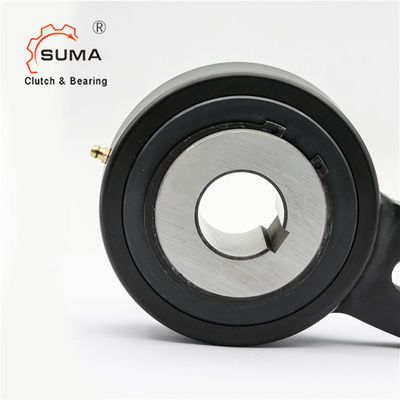

AV45 AV50 indexant le rapport de Backstopping d'obstacle de manière de l'embrayage un
Caractéristiques
Le type poids du commerce est un type de rouleau laissent aller. Il est d'un seul bloc, centré par les incidences simples pour de basses vitesses de rotation, et scellé utilisant les joints labyrinthes métalliques protégés par bouclier.
L'unité est fournie graissent lubrifié, prêt à installer dans un horizontal ou une position verticale.
Principalement utilisé comme butée, la capacité de couple est haute pour espace requis minimum.
Le bras de couple et les incidences ne doivent pas être précontraints. La conception de rouleau fait le type idéal de poids du commerce pour des applications de indexation légères.
Données techniques
PECI
SPÉCIFICATIONS | |
Modèle | AV45/AV50 |
Diamètre de trou | 45MM/50MM |
Diamètre extérieur | 155mm |
Épaisseur | 54mm |
Capacité de couple | 1250Nm |
Dépassement de la vitesse | 280r/min |
Poids | 5.4kg |
Paquet | Paquet industriel |
Délai de livraison | 7-10 jours |
Conditions de paiement | TTT, L/C, D/P, D/A, Western Union, Paypal |
Dimensions et capacités
Type | Taille | TKN1) | Dépassement de la vitesse | Poids | Couple d'entrave | ||||||||||
Poids du commerce | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[millimètre] | [Nanomètre] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 |
Montage de l'exemple
