Incidence d'embrayage de cale
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FPD453Z FPD463Z FPD473Z |

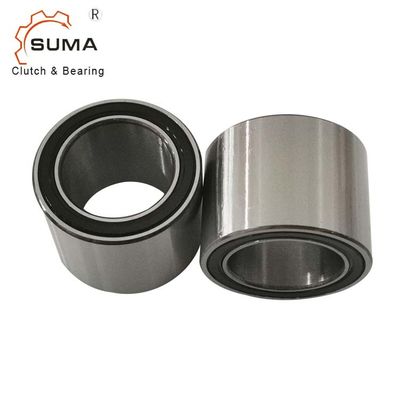

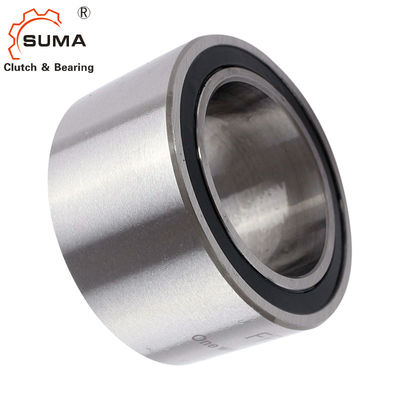

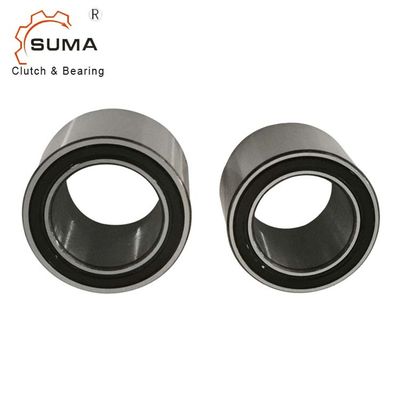

La manière de FPD453Z FPD463Z FPD473Z un laissent aller débordant l'incidence d'embrayage
Caractéristiques
Incidence : Laissez aller l'embrayage inclut la boule et les roulements à rouleaux. Le support de roulement externe supplémentaire n'est pas nécessaire.
Fixage de la direction : La flèche sur l'anneau intérieur indique la direction de fixage de l'anneau intérieur.
Température de fonctionnement : 100° maximal C
Lubrification : Lubrification effective d'huile de vie
Tolérances d'installation : Axe h5 ; hub H6
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement n'est pas nécessaire. Nettoyez complètement (graisser librement) les pièces d'accouplement à proximité du laissent aller l'embrayage aussi bien que laissez aller les anneaux de l'embrayage avant de faire l'ajustement de presse.
Composants
Laissez aller Fe 400 Z d'élément d'insertion d'embrayage ·
Ajustement externe intérieur en acier, durci et au sol de rapport d'anneaux d'anneau de presse d'ajustement d'anneau de presse ·
Roulements à billes intégrés ·
Roulement à rouleaux RL 400 ·
Lubrification d'huile de vie de lubrification ·
Données techniques
Dimensions et capacités
| Modèle | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Poids | Article non. |
| [millimètre] | [millimètre] | [millimètre] | [Nanomètre] | [T/MN] | [N] | [N] | [kilogramme] | ||
| FPD 427 M | 15 | 31 | 34 | 94 | 2 000 | 7 679 | 6 397 | 0,09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2 000 | 7 679 | 6 397 | 0,09 | 306517 |
| FPD 432 M | 20 | 36 | 34 | 133 | 1 800 | 8 104 | 7 241 | 0,12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1 800 | 8 104 | 7 241 | 0,12 | 306519 |
| FPD 437 M | 25 | 41 | 34 | 176 | 1 700 | 9 201 | 8 142 | 0,15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1 700 | 9 201 | 8 142 | 0,15 | 306521 |
| FPD 442 M | 30 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,18 | 300697 |
| FPD 448 M | 35 | 53 | 34 | 286 | 1 300 | 11 642 | 13 440 | 0,23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1 300 | 11 642 | 13 440 | 0,23 | 306525 |
| FPD 453 M | 40 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,26 | 300700 |
| FPD 463 M | 50 | 68 | 34 | 461 | 1 100 | 13 070 | 17 063 | 0,34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,34 | 306535 |
| FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
