Lieu d'origine | La Chine |
Nom de marque | SUMA |
Certification | ISO SGS |
Numéro de modèle | CKL-A80210 |
CKL-A90270 débordant l'accouplement d'embrayage soutenant une manière
Type
|
Couple normal
|
Dépassement de la vitesse r/min |
Dimension millimètre |
Poids
|
|||||||||
Course intérieure | Course externe | dH7 | D k (H7) | D | D 1 | L | L 1 | L 2 | B | ×t n de b n | |||
CKL-A1252 | 44 | 2125 | 2100 | 12 | 12~25 | 52 | 97 | 90,0 | 35 | 42 | 13,0 | 2×1.0 | 3,0 |
CKL-A1568 | 90 | 1615 | 2100 | 15 | 15~30 | 68 | 112 | 110,0 | 40 | 52 | 18,0 | 3×1.4 | 4,4 |
CKL-A2075 | 98 | 1360 | 1960 | 20 | 15~30 | 75 | 118 | 114,5 | 40 | 56 | 14,0 | 3×1.4 | 4,6 |
CKL-A2590 | 230 | 1190 | 1610 | 25 | 20~40 | 90 | 130 | 127,5 | 50 | 60 | 17,5 | 4×1.8 | 6,4 |
CKL-A30100 | 400 | 1105 | 1470 | 30 | 20~50 | 100 | 160 | 146,0 | 60 | 66 | 20,0 | 5×2.3 | 11 |
CKL-A35110 | 580 | 935 | 1330 | 35 | 25~65 | 110 | 190 | 168,0 | 75 | 74 | 19,0 | 6×2.8 | 17 |
CKL-A40125 | 820 | 807,5 | 1190 | 40 | 25~65 | 125 | 190 | 178,0 | 75 | 86 | 17,0 | 6×2.8 | 19 |
CKL-A45130 | 840 | 765 | 1120 | 45 | 25~65 | 130 | 190 | 178,0 | 75 | 86 | 17,0 | 6×2.8 | 19 |
CKL-A48150 | 1400 | 730 | 1000 | 48 | 25~65 | 150 | 225 | 207,0 | 90 | 88 | 25,0 | 14×3.8 | 31,5 |
CKL-A50150 | 1400 | 722,5 | 980 | 50 | 30~75 | 150 | 225 | 207,0 | 90 | 92 | 25,0 | 14×3.8 | 31 |
CKL-A55160 | 1600 | 612 | 910 | 55 | 35~90 | 160 | 270 | 233,5 | 100 | 104 | 29,5 | 16×4.3 | 47 |
CKL-A60170 | 2200 | 578 | 840 | 60 | 35~90 | 170 | 270 | 244,0 | 94 | 114 | 30,0 | 18×4.4 | 49 |
CKL-A70170 | 2200 | 578 | 840 | 70 | 35~90 | 170 | 270 | 267 | 117 | 114 | 30,0 | 20×4.9 | 48 |
CKL-A70190 | 4500 | 493 | 770 | 70 | 45~110 | 190 | 340 | 312,5 | 140 | 134 | 38,5 | 20×4.9 | 90 |
CKL-A75190 | 4500 | 493 | 770 | 75 | 50~120 | 190 | 340 | 312,5 | 140 | 134 | 35,0 | 20×4.9 | 88 |
CKL-A80210 | 6800 | 408 | 630 | 80 | 55~125 | 210 | 380 | 340,0 | 160 | 142 | 35,0 | 22×5.4 | 107 |
CKL-A90230 | 11000 | 323 | 595 | 90 | 65~140 | 230 | 440 | 369,0 | 160 | 159 | 50,0 | 25×6.4 | 170 |
CKL-A95230 | 11000 | 323 | 595 | 95 | 70~145 | 230 | 440 | 379,0 | 160 | 175 | 35,0 | 25×5.4 | 165 |
CKL-A100270 | 16000 | 297,5 | 525 | 100 | 76~160 | 270 | 500 | 422,5 | 200 | 182 | 40,5 | 28×6.4 | 230 |
CKL-A75170 | 2200 | 578 | 840 | 75 | 35~90 | 170 | 270 | 291 | 140 | 114 | 30,0 | 20×4.9 | 46 |
Dimensions et capacités
Caractéristiques
Le type CKL-A est un type de cale laisse aller, d'un seul bloc, scellé et incidence soutenu. Les unités est lubrifiée livré.
La course intérieure et la bride sont verrouillées à l'axe opposé.
Cette combinaison est employée en tant que dépassement de l'embrayage et d'étendu utilisés dans le mécanisme de l'emballage, le trafic. et metallury.mine et ainsi de suite.
Montage de l'exemple

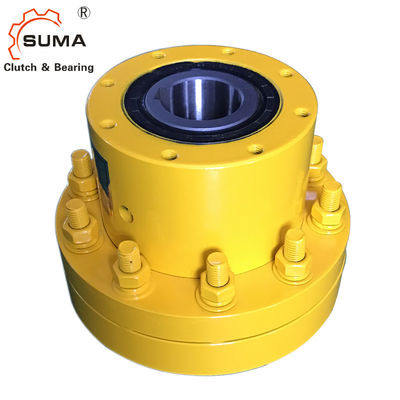

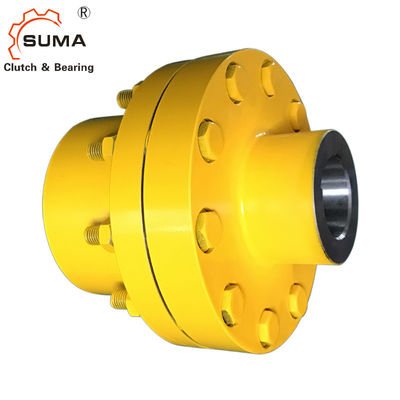

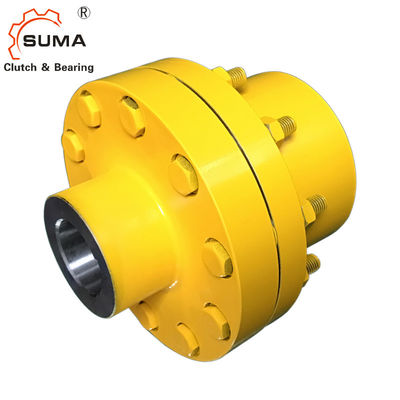

Image de produit :
Application
