Incidence d'embrayage de rouleau
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FND470Z |

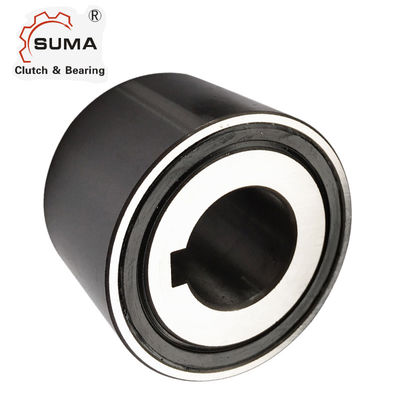

FND470Z 40*75*34MM 509Nm embrayage unidirectionnel roue libre antidévireur
Caractéristiques
Largeur34 millimètres
Température de fonctionnementmax.100°C
LubrificationLubrification à l'huile à vie
Tolérances de montage
Arbre js6 (k5);moyeu H6
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement ne sont pas nécessaires.
Nettoyer soigneusement (sans graisse) les pièces d'accouplement à proximité de l'embrayage à roue libre ainsi que les bagues de l'embrayage à roue libre avant d'effectuer l'emmanchement.
Palier
L'embrayage à roue libre comprend des roulements à billes et à rouleaux.Un support de palier externe supplémentaire n'est pas nécessaire.
Pression d'ajustement à la presse
La pression d'emmanchement ne doit pas être appliquée aux boules.
Sens de serrage
La flèche sur la bague intérieure désigne le serrage de la bague intérieure
direction.
Données techniques
| Article | FND470Z |
| Matériel | GCr15 |
| Diamètre d'alésage | 40 millimètres |
| Diamètre extérieur. | 75 millimètres |
| Largeur (B) | 34 millimètres |
| Capacité de couple | 509 Nm |
| Vitesse limite de dépassement (bague intérieure) | 1000 tr/min |
| Masse | 0,69kg |
| Emballer | Boîte en Carton ou selon vos besoins |
Dimensions et capacités
| La désignation | ré | ré | O | Tnom | nmax | Cdyn. | État. | Masse | b | t | Numéro d'article |
| [mm] | [mm] | [mm] | [Nm] | [tr/min] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1 100 | 13 070 | 17 063 | 0,6 | dix | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,6 | dix | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3.8 | 306533 |

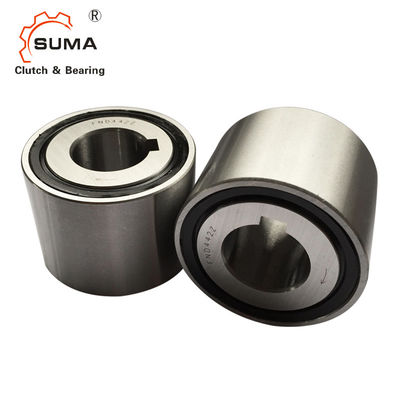

Des photos
