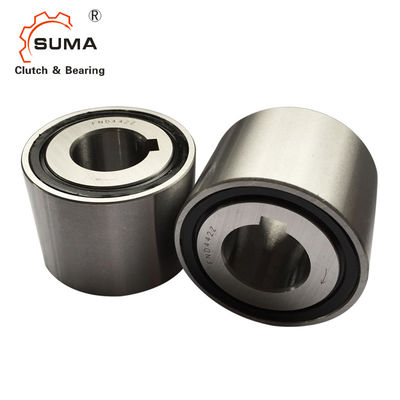

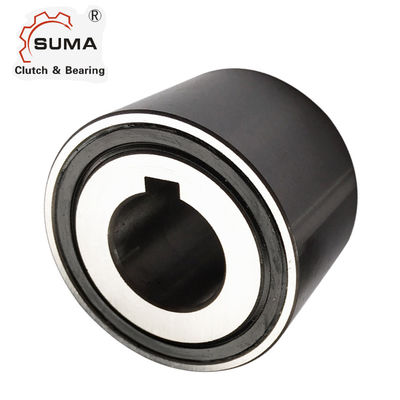

Le type de cale de manière de FND459Z un laissent aller l'incidence d'embrayage
Caractéristiques
Incidence
Laissez aller l'embrayage inclut la boule et les roulements à rouleaux. Le support de roulement externe supplémentaire n'est pas nécessaire.
Pression d'ajustement de presse
De la pression d'ajustement de presse ne doit pas être appliquée aux boules.
Fixage de la direction
La flèche sur l'anneau intérieur indique le fixage de l'anneau intérieur
direction.
Largeur 34 millimètres
Température de fonctionnement 100°C maximal
Lubrification effective d'huile de vie de lubrification
Tolérances d'installation
Axe js6 (k5) ; hub H6
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement n'est pas nécessaire.
Nettoyez complètement (graisser librement) les pièces d'accouplement à proximité du laissent aller l'embrayage aussi bien que laissez aller les anneaux de l'embrayage avant de faire l'ajustement de presse.
Données techniques
Article | FND459Z |
Matériel | GCr15 |
Diamètre de trou. | 20 millimètres |
Diamètre externe. | 46 millimètres |
Largeur (b) | 34 millimètres |
Capacité de couple | 208 N.m |
Débordant la vitesse de limitation (course intérieure) | 1500 r/min |
Poids | 0,28 kilogrammes |
Paquet | Boîte de carton ou en tant que vos conditions |
Dimensions et capacités
Désignation | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Poids | b | t | Article non. |
[millimètre] | [millimètre] | [millimètre] | [Nanomètre] | [T/MN] | [N] | [N] | [kilogramme] | [millimètre] | [millimètre] | ||
FND 437 M | 15 | 41 | 34 | 176 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2,3 | 300737 |
FND 437 Z | 15 | 41 | 34 | 161 | 1 700 | 8 962 | 8 661 | 0,24 | 5 | 2,3 | 300738 |
FND 442 M | 20 | 46 | 34 | 223 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2,8 | 300743 |
FND 442 Z | 20 | 46 | 34 | 208 | 1 500 | 10 247 | 10 708 | 0,28 | 6 | 2,8 | 300744 |
FND 453 M | 25 | 58 | 34 | 343 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3,3 | 300751 |
FND 453 Z | 25 | 58 | 34 | 314 | 1 200 | 11 417 | 13 577 | 0,46 | 8 | 3,3 | 300752 |
FND 459 M | 30 | 64 | 34 | 411 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3,3 | 300758 |
FND 459 Z | 30 | 64 | 34 | 381 | 1 100 | 12 691 | 16 320 | 0,55 | 8 | 3,3 | 300760 |
FND 463 M | 35 | 68 | 34 | 462 | 1 100 | 13 070 | 17 063 | 0,6 | 10 | 3,3 | 306528 |
FND 463 Z | 35 | 68 | 34 | 428 | 1 100 | 13 070 | 17 063 | 0,6 | 10 | 3,3 | 306529 |
FND 470 M | 40 | 75 | 34 | 550 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3,3 | 300765 |
FND 470 Z | 40 | 75 | 34 | 509 | 1 000 | 14 050 | 19 840 | 0,69 | 12 | 3,3 | 300766 |
FND 473 M | 45 | 78 | 34 | 588 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3,8 | 306532 |
FND 473 Z | 45 | 78 | 34 | 543 | 1 000 | 14 128 | 19 896 | 0,73 | 14 | 3,8 | 306533 |
