Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | B205 B206 B207 |

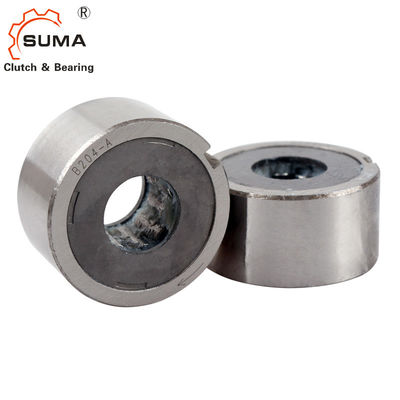

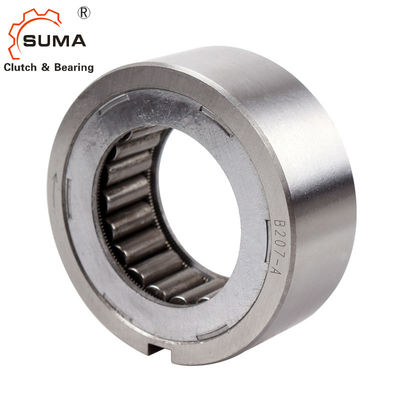

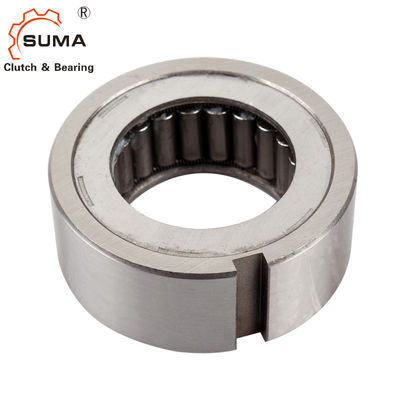

Embrayage de manière de B205 B206 B207 un soutenant l'embrayage de came de butée
Installation et utilisation
1. L'embrayage de came de 200 séries est axe monté, ainsi l'axe sur lequel l'embrayage est monté doit être durci au millimètre de profondeur de cas de Rc 56-60 et 1,5 après le meulage. Morcellement à la finition 1.5S (16micro-inch). La chandelle de cet axe ne devrait pas dépasser 0,01 millimètres par 50mm.
2. Pour l'installation de l'embrayage, montez l'embrayage avec des incidences sur les deux côtés ou d'un côté afin d'obtenir la concentricité entre l'axe et la course externe d'embrayage et prendre les charges radiales ou de poussée qui peuvent travailler à la course externe ou à l'axe. Voyez l'exemple d'installation.
3. L'embrayage devrait être monté sur l'axe en le tournant dans la direction marquée par la flèche
montré du plateau d'embrayage. N'appliquez pas le choc à l'embrayage par le martèlement.
4. Les embrayages ont les mêmes diamètres extérieurs que les incidences montrées dans la table ci-dessus. La tolérance ennuyée du logement en lequel l'embrayage est assemblé devrait être dans la marge montrée dans la table ci-dessous.
5. Pour l'indexation, la lubrification d'huile est recommandée.
6. la concentricité du trou et de l'axe de logement devrait être à moins de 0,05 millimètres.
7. le profil principal devrait être conforme à JIS B1301-1959.
Dimensions et capacités
| Modèle |
Capacité de couple (N.m) |
Couple d'entrave (N.m) |
Maximum. Dépassement (r/min) | Max.Idexing (cycle/minute) | (+0 à -0,6) | B | Rainure de clavette | Avec JIS soutenant non. |
Axe Dia. C (+0 à -0,025) |
Poids (kilogramme) |
|
| Axe | Course externe | ||||||||||
| B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16,51 | 0,23 |
| B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
| B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
| B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
| B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
| B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
| B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
| B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
| B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1,4 |
| B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1,8 |
| B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2,3 |
| B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2,4 |
