Incidence de butée
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FSO750 HPI750 |

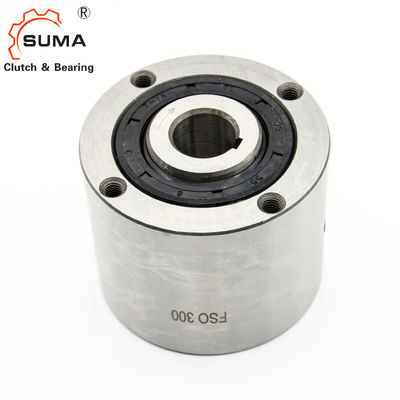

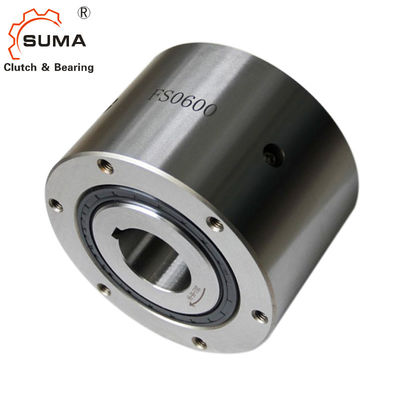

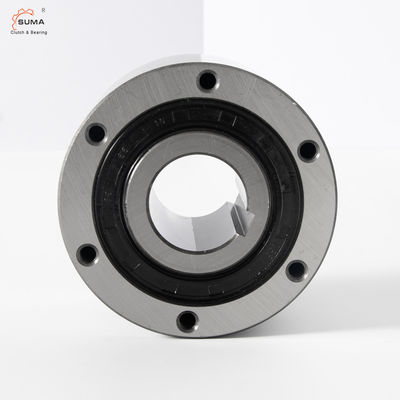

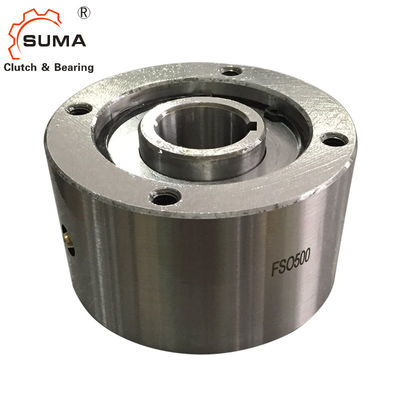

Incidences de cale d'embrayage de came d'embrayage de butée de manière de FSO750 HPI750 un
Caractéristiques
Les types FSO, FSO-GR, et HPI 750 1027 sont type de cale laisse aller d'un seul bloc, scellé et rapport soutenu, utilisant deux roulements à billes.
Lubrification
Les types FSO et HPI sont lubrifiés et utilisent les joints standard de lèvre d'axe.
Le type FSO-GR est graissent lubrifié et peuvent être équipés des joints labyrinthes libres de contact.
Le type HPI est particulièrement conçu pour des applications de indexation à grande vitesse.
Dimensions et capacités
| Taille |
Couple [Nanomètre] |
Dépassement des vitesses [min-1] |
DIMENSION [millimètres] | Lubrifiant | Poids | couple | |||||||||||||||||
| FSO | FS | CAD7 - bxh | d4) | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | ||||
| TKN1) | nmax 2) | nmax 3) | minute-maximum | -0,05 | [kilogramme] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7,12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168,3 | 381 | 165,1 | 34,9 | 3,2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3,2 | 651 | 946 | 473 | 113 | 13,56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
NOTES
1) Temps maximum de T = 2 ;
2) course intérieure/course externe
3) course intérieure/joint labyrinthe externe de course
4) pouce ennuient disponible sur demande
5) seulement pour le trou surdimensionné
Taille 600 > 50 millimètres
Taille 700 > 75 millimètres
*) 6 trous équidistants à 60 ; plus 2 supplémentaire-trous à 180 ; Référez-vous au support et aux instructions d'entretien
