La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale

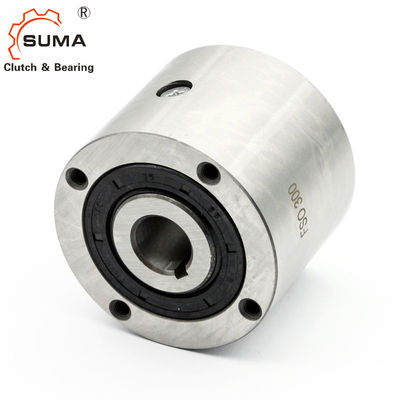

  • La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale
  • La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale
  • La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale

La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle FSO700 HPI700
Détails de produit
Nom de produit:
Embrayage de cale soutenant FSO700 HPI700
Capacité de couple:
6900 nanomètre
Gamme ennuyée:
48-82mm
Diamètre extérieur:
180.975mm
Épaisseur:
127mm
Poids:
19KG
Garantie:
1 an
Port:
Changhaï, Ningbo
Surligner:

Incidence d'embrayage de cale HPI700

,

HPI700 laissent aller l'incidence d'embrayage

,

Une manière laisser aller l'incidence d'embrayage

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD320-USD400 PER PIECE
Détails d'emballage
Boîte de carton/boîte en bois
Délai de livraison
10-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Description de produit

La cale de manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de came

Caractéristiques



Les types FSO, FSO-GR, et HPI 300 700 sont type de cale laisse aller d'un seul bloc, scellé et rapport soutenu, utilisant deux roulements à billes.




Lubrification





Les types FSO et HPI sont lubrifiés et utilisent les joints standard de lèvre d'axe.

Le type FSO-GR est graissent lubrifié et peuvent être équipés des joints labyrinthes libres de contact.





Le type HPI est particulièrement conçu pour des applications de indexation à grande vitesse.



Dimensions et capacités

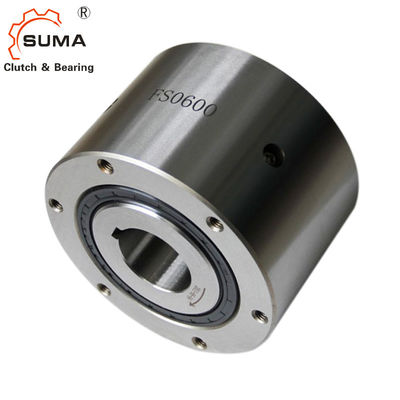

La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale 0

Type Taille

Couple

TKN 1

[Nanomètre]

Dépassement des vitesses

[min-1]

                                     DIMENSION (MILLIMÈTRES) Lubrifiant Poids Entrave de couple
FSO FSO-GR HPI

FSO

nmax 2)

FSO-GR

nmax 3)

dH7-bxh

d4)

minute-maximum

B

-0,05

C E F G z J K L f FSO FSO. .GR HPI [kilogramme] TR [Ncm]
300 379 3000/900 3600/900 15-5x5 12… 19 63,5 76,2 60,45 1,6 28,58 66,67 4 M8 13 M6 0,8 7 10 14 1,6 18
400 407 2800/850 3600/850 18-6x6 12… 22 69,85 88,9 68,07 1,6 30 73 4 M8 13 M6 0,8 10 20 20 2,7 27
500 1621 2500/800 3000/800 30-8x7 19… 33 88,9 107,95 85,73 1,6 45 92 4 M8 16 M6 1,5 22 35 35 4,8 31
600 3105 2200/750 2400/750 45-14x9 24… 57 95,25 136,525 92,2 1,6 63,5 120,6 6 M8 16 M6 1,6 52 84 84 8,6 62
700 6900 1600/450 2000/450 60-18x11 48… 82 127 180,975 123,85 1,6 90 158,75 8* M10* 20 M6 1,6 168 280 280 19 156





NOTES



1) Le × 2 T KN maximum de T = « se rapportent à la page de sélection 10 13
2) course intérieure/raceg externe
3) course intérieure/joint labyrinthe externe de course
4) pouce ennuient disponible sur demande
5) seulement pour le trou surdimensionné
Taille 600 > 50 millimètres
Taille 700 > 75 millimètres
*) 6 trous équidistants à 60° plus 2 supplémentaire-trous à 180° « se rapportent au support et aux instructions d'entretien



Montage et accouplement

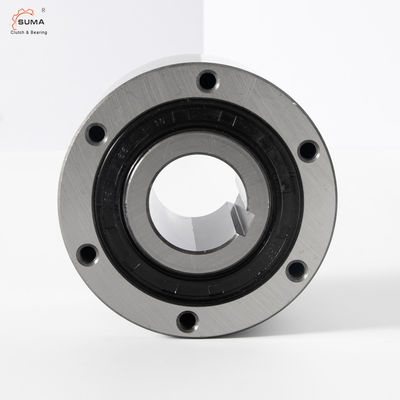

La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale 1

Images



La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale 2

La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale 3



La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale 4La manière de FSO700 HPI700 un laisse aller l'incidence d'embrayage de cale 5
