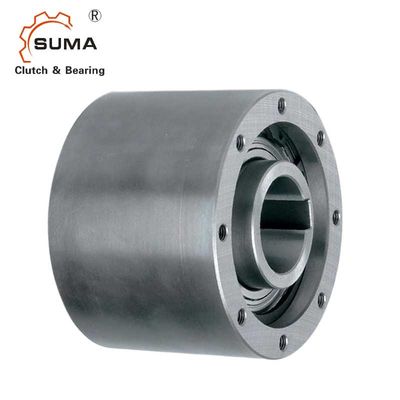

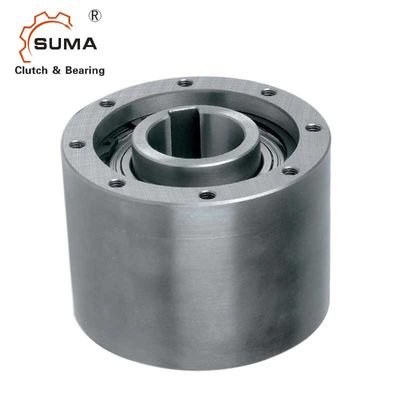

Embrayage de came de cale de la manière SMZ60 un soutenant pour le système de pompe
Caractéristiques
Le type SMZ est scellé, type de cale laissent aller, rapport soutenu utilisant deux 60. Les séries de .ZZ graissent les incidences lubrifiées.
Les unités sont graisse livrée ont lubrifié prêt à installer.
Des unités de SMZ sont prévues comme universelles, être employé dans diverses applications.
La course intérieure est verrouillée à l'axe. Le diamètre intérieur de la course externe (dimension D4) devrait être employé comme registre de montage pour les pièces reliées (pignon, poulie, vitesse, bras de couple…).
La broche de montage devrait être à la tolérance g6.
Dimensions et capacités
Type | Taille |
|
Dépassement des vitesses |
|
Poids | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
[millimètre] | [Nanomètre] | [min-1] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7,6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8,9 | 3,7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8,7 | 4,8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8,4 | 6,2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9,1 | 10,2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8,6 | 13,2 |
NOTES
1) × 2 T KN maximum de T =
» Référez-vous à la page de sélection 10 13
2) dépassements de course intérieure
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
» Référez-vous au support et aux instructions d'entretien
page 16 19
