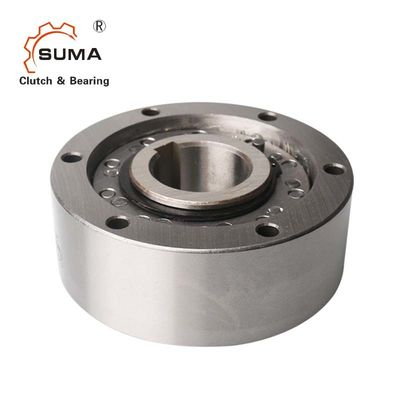

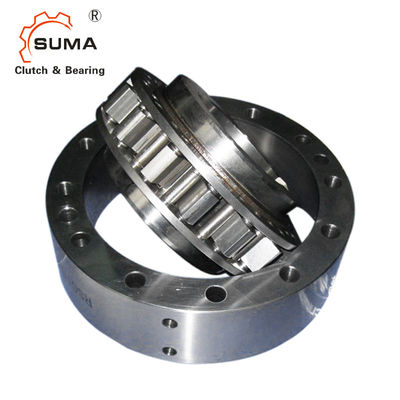

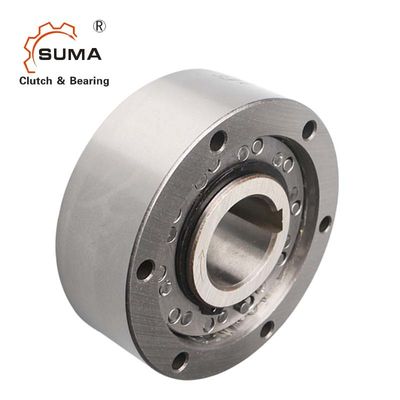

Cale de la manière RSXM66 un soutenant débordant l'embrayage
Caractéristiques
La série RSXM accomplit la gamme petite à moyenne de butée, qui a débuté avec le programme fortement réussi de RSCI. Le type RSXM est un centrifugeur enlèvent le type de cale laissent aller avec la rotation de course intérieure. Seulement la course intérieure est conçue pour laisser aller. C'est un type non autoporté. Des incidences doivent être fournies pour assurer la concentricité des courses intérieures et externes et pour soutenir les charges axiales et radiales, comme montré au verso.
Dimension et capacité
Type | Diamètre de trou. | Couple | Dépassement des vitesses |
|
||||||
RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | L | Poids |
[millimètre] | [Nanomètre] | [min-1] | [min-1] | [min-1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | |
31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0,75 |
38 | 20,25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0,95 |
46 | 25,3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1,4 |
51 | 30,35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1,8 |
56 | 35,4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1,8 |
61 | 35,4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1,8 |
66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2,7 |
76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3,1 |
86 | 45,5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4,2 |
101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7,3 |
NOTES
1) Le × 2 T KN maximum de T = « se rapportent à la page de sélection 10 13
2) Cette vitesse maximale permise n de transmission de couple maximum ne doit pas être dépassée en transmettant le couple.
3) Cet imin de dépassement permis minimum de la vitesse n ne devrait pas rdeuced sous le fonctionnement continu. Réduction possible de cette vitesse minimum de demande.
4) Dépassements de course intérieure. Rainure de clavette à DIN 6885,1
5) La tolérance +1" se rapportent au support et aux instructions d'entretien
