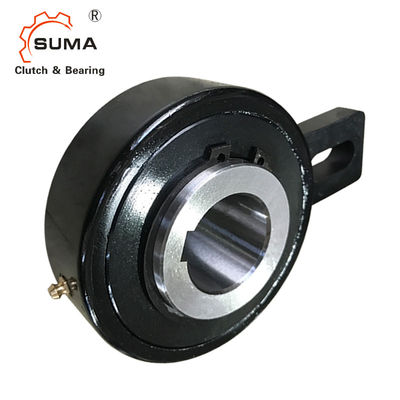

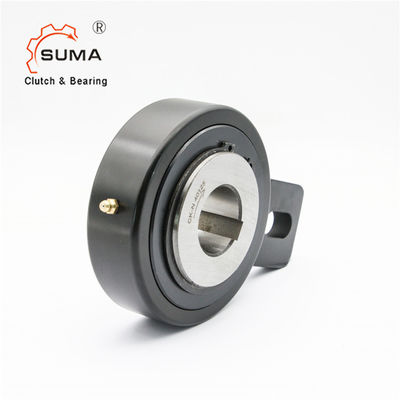

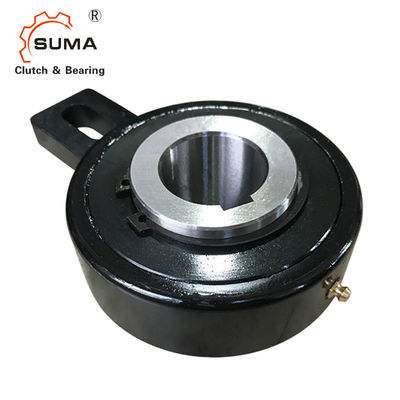

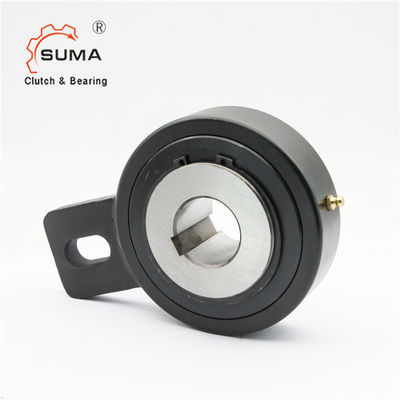

Incidence d'embrayage de came de manière de l'embrayage un de butée du convoyeur BSEU70-60
Caractéristiques d'embrayage de butée de BSEU
L'embrayage de came de série de BSEU a été développé comme embrayage backstopping convivial de came. Il a la construction de came et de rouleau qui est identique que l'embrayage plus de petite taille de came de série des BS. La course externe a une forme spéciale qui combine le bras de couple fournissant l'installation facile. Ces embrayages de came sont embarqués pré-lubrifiés avec la graisse et prêts à installer. Le plus employé souvent comme butée dans les applications où l'espace limité est disponible.
Dimensions et capacités d'embrayage de butée de BSEU
| Article | BSEU70-60 |
| Matériel | GCr15 |
| Diamètre de trou. | 60 millimètres |
| Diamètre externe. | 165 millimètres |
| Largeur | 59 millimètres |
| Capacité de couple | 3140 N.m |
| Dépassement de la vitesse de limitation | 350 r/min |
| Poids | 7,6 kilogrammes |
| Paquet | Boîte de carton, boîte en bois ou en tant que vos conditions |
| Modèle | Taille de trou | Couple Capacité (N·m) |
Maximum. Dépassement (r/min) Course intérieure |
D | D2 | L1 | L | B | F | b | N | E | J | W. MINUTE | W. Max | |
| Diamètre (H7) |
Rainure de clavette | |||||||||||||||
| BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
| BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
| BSEU40-20 | 20 | 6×2.8 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
| BSEU40-25 | 25 | 8×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
| BSEU40-30 | 30 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
| BSEU40-35 | 35 | 10×3.3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
| BSEU40-40 | 40 | 12× 3,3 | 1 440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
| BSEU70-45 | 45 | 14×3.8 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
| BSEU70-50 | 50 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
| BSEU70-55 | 55 | 16×4.3 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70-60 | 60 | 18×4.4 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU70-65 | 65 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
| BSEU70-70 | 70 | 20×4.9 | 3 140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
| BSEU90-75 | 75 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
| BSEU90-80 | 80 | 22×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
| BSEU90-85 | 85 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
| BSEU90-90 | 90 | 25×5.4 | 4 700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
