Incidence de butée
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FRHD1600 |

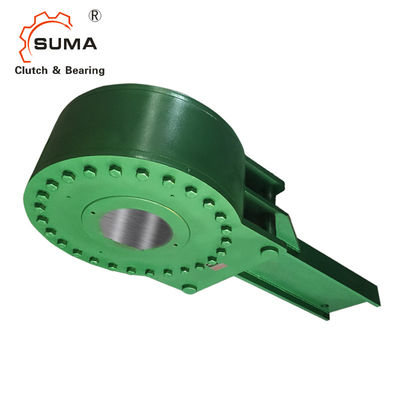

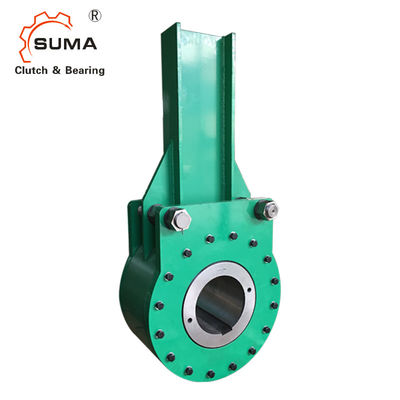

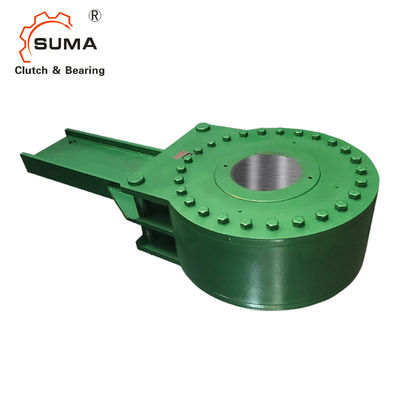

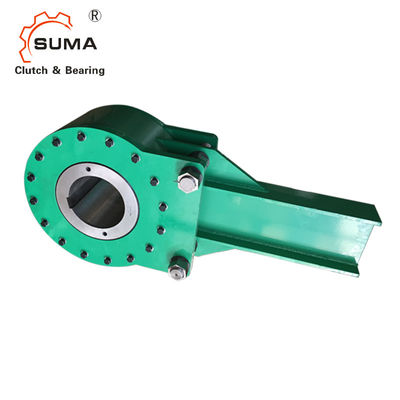

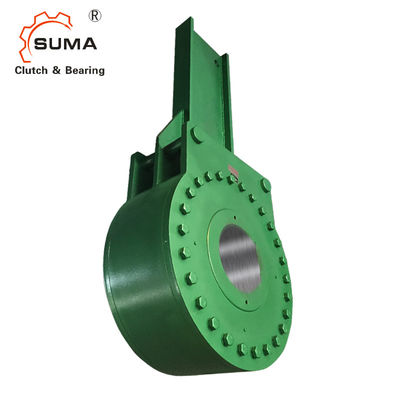

Embrayage de cale de la butée FRHD1600 soutenant une manière pour le système de convoyeur incliné
Caractéristiques
Complet laisse aller FRHD avec le bras de levier sont cale scellée laisse aller avec des roulements à billes. Ils sont remplis d'huile et prêts à installer fournis. Laisse aller sont arrangés sur les axes ou les extrémités traversants d'axe.
Laisse aller FRHD sont employés comme :
Butées de ➧
pour des applications à vitesse réduite. Elles sont conçues pour l'usage dans les systèmes, les ascenseurs et des pompes inclinés de convoyeur-ceinture. Joints de Taconite protéger les butées quand les conditions sont sales et poussiéreuses. Couples nominaux jusqu'à 900 000 livre-pi. Trous jusqu'à 21 pouces.
Dimensions et capacités
|
Laissez aller Taille |
Maximum couple Millimètre livre-pi |
Nominal couple Manganèse livre-pi |
Maximum vitesse anneau intérieur laisse aller T/MN |
Trou maximum de d. pouce |
pouce |
C pouce |
D pouce |
E pouce |
H pouce |
L pouce |
O pouce |
P pouce |
Q pouce |
Poids livres |
| FRHD700 | 7500 | 3750 | 620 | 3,44 | 8 | 6 | 5,25 | 0,5 | 36 | 6 | 6,75 | 16,38 | 32 | 135 |
| FRHD775 | 15000 | 7500 | 540 | 3,75 | 9,75 | 8 | 6 | 1 | 42,88 | 7,5 | 9 | 20,38 | 38 | 310 |
| FRHD800 | 24000 | 12000 | 460 | 4,5 | 10,5 | 10 | 7 | 1 | 43,25 | 8 | 9,5 | 22,13 | 38 | 360 |
| RHD 900 | 37000 | 18500 | 400 | 5,44 | 12 | 10 | 8 | 1,5 | 54 | 7,63 | 9,38 | 22,75 | 48 | 480 |
| FRHD950 | 46000 | 23000 | 360 | 7 | 14 | 12 | 10 | 1,5 | 69 | 8 | 10 | 25 | 62 | 530 |
| FRHD1000 | 56000 | 28000 | 360 | 7 | 17 | 8 | 9 | 4,13 | 80,38 | 8,75 | - | 23,13 | 72 | 550 |
| FRHD1100 | 90000 | 45000 | 360 | 7 | 17 | 8 | 9 | 4,13 | 80,38 | 10 | - | 23,13 | 72 | 795 |
| FRHD1200 | 185000 | 92500 | 250 | 9 | 23 | 10 | 12 | 4,94 | 89 | 11 | - | 28 | 78 | 1300 |
| FRHD1300 | 220000 | 110000 | 220 | 10 | 25 | 12 | 14 | 5,25 | 95 | 12 | - | 30 | 82,88 | 1674 |
| FRHD1400 | 280000 | 140000 | 200 | 12 | 30 | 18 | 16 | 6,25 | 107 | 13 | - | 36 | 94 | 2200 |
| FRHD1450 | 380000 | 190000 | 200 | 12 | 30 | 18 | 16 | 6,25 | 107 | 15 | - | 36 | 94 | 2500 |
| FRHD1500 | 580000 | 290000 | 200 | 12 | 31 | 18 | 15,1 | 6,25 | 107 | 17,6 | - | 36 | 94 | 2440 |
| FRHD1600 | 746000 | 373000 | 140 | 14 | 32,5 | 20 | 17,6 | 6,25 | 124 | 19,3 | - | 30,44 | 108 | 3400 |
| FRHD1700 | 1250000 | 625000 | 120 | 18 | 42,5 | 24,5 | 23 | 7,88 | 140 | 20 | - | 48 | 120 | 7000 |
| FRHD1800 | 1800000 | 900000 | 100 | 21 | 52 | 30 | 26,5 | 10,5 | 170 | 23 | - | 54 | 144 | 12000 |
Montage et accouplement
