Embrayage de cale de manière de l'épaisseur une de DC5776A-N 16MM sans courses externes intérieures

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: DC5776A-N
Quantité de commande min: 1
Prix: USD6.5-USD9 PER PIECE
Détails d'emballage: BOÎTE DE CARTON
Délai de livraison: 3-5 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 1000pcs par mois
Nom de produit: Un embrayage de manière soutenant DC5776A-N Matériel: Acier de l'incidence Gcr15
Capacité de couple: 604Nm Vitesse de rotation: 3300RPM
Poids spécifique: 0.12KG Garantie: 1 an
Taille: 57.76*74.42*16mm OEM: Acceptez
Surligner:

16MM one way sprag clutch

,

DC5776A-N one way sprag clutch

,

DC5776A-N clutch one way bearing

Incidences d'embrayage de manière de type un de cale d'épaisseur de DC5776A-N 16MM



Brève introduction de l'incidence d'embrayage de cale de C.C



Le type C.C est un type de cale laissent aller la cage sans courses intérieures ou externes. Il doit être installé dans une conception fournissant les courses, le support de roulement pour les charges axiales et radiales, la lubrification et le scellage. Le type version-n de C.C accepte tous les types de lubrifiants actuellement utilisés dans l'equipement de transport d'énergie.


La dureté extérieure de la partie de finition devrait être HRC 60 62, pour une profondeur du minimum de 0,6 millimètres.

Dureté de noyau à être HRC35 à 45.



Dimensions et capacités d'incidence d'embrayage de cale de C.C




Taille







TKN1)

Dépassement des vitesses

L'espace de cale





NON.

des agrafes



Non.

des cales

Poids
nimax2) namax3) Øa+0.008
-0,005
Øc± 0,013 emin Ødmin Øbmax
[Nanomètre] [min-1] [minute -1] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre]     [kilogramme]
DC2222G-N 63 8600 4300 22,225 38,885 8.33±0.075 10 50 15 12 0,03
DC2776-N 119 6900 3400 27,762 44,422 8.33±0.075 13,5 58 18 14 0,055
DC3034-N 124 6300 3100 30,34 47 8.33±0.075 13,5 62 20 14 0,06
DC3175 (3C) - N 159 6000 3000 31,75 48,41 8.33±0.075 13,5 63 21 3 16 0,06
DC3809A-N 275 5000 2500 38,092 54,752 8.33±0.075 16 71 25 18 0,085
DC4127 (3C) - N 224 4600 2300 41,275 57,935 8.33±0.075 13,5 75 27 3 18 0,09
DC4445A-N 363 4300 2100 44,45 61,11 8.33±0.1 16 79 29 20 0,095
DC4972 (4C) - N 306 3800 1900 49,721 66,381 8.33±0.1 13,5 86 33 4 22 0,1
DC5476A-N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 24 0,11
DC5476A (4C) - N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 4 24 0,13
DC5476B (4C) - N 769 3500 1700 54,765 71,425 8.33±0.1 21 92 36 4 24 0,18
DC5476C (4C) - N 990 3500 1700 54,765 71,425 8.33±0.1 25,4 92 36 4 24 0,2
DC5776A-N 604 3300 1600 57,76 74,42 8.33±0.1 16 98 38 26 0,11
DC6334B-N 806 3000 1500 63,34 80 8.33±0.1 21 104 42 26 0,175
DC7221 (5C) - N 675 2600 1300 72,217 88,877 8.33±0.1 13,5 115 48 5 30 0,14
DC7221B-N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 30 0,185
DC7221B (5C) - N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 5 30 0,21
DC7969C (5C) - N 2038 2400 1200 79,698 96,358 8.33±0.1 25,4 124 53 5 34 0,28
DC8334C-N 2055 2300 1100 83,34 100,000 8.33±0.1 25,4 132 55 34 0,27
DC8729A-N 1250 2200 1100 87,29 103,96 8.33±0.1 16 134 58 34 0,165
*-N de DC10323A (5C) 1612 1800 900 103,231 ** 119,891 8.33±0.1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340 ** 140,000 8.33±0.1 25,4 184 80 50 0,4
DC12388C (11C) 4875 1500 750 123,881 142,88 9.50±0.1 25,4 186 80 11 44 0,4

NOTES
1) × 2 T KN maximum de T =
 » Référez-vous à la page de sélection 12 19
2) dépassements de course intérieure
3) dépassements externes de course
*) la bride de centrage intérieure de cage est sur l'opposé
côté
**) Extension de tolérance au ± 0 013 permis



Montage de l'exemple

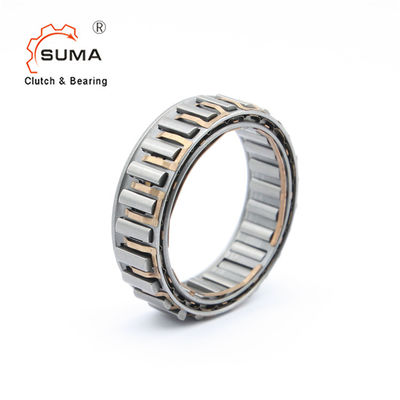

Images de l'incidence d'embrayage de cale de C.C


 Embrayage de cale de manière de l'épaisseur une de DC5776A-N 16MM sans courses externes intérieures 2

Embrayage de cale de manière de l'épaisseur une de DC5776A-N 16MM sans courses externes intérieures 3

FAQ





Q : Comment emballez-vous les marchandises ?

Q : Est-ce que je peux obtenir les échantillons de vous ?

: Il est fortement encouragé à demander les échantillons pour le contrôle de qualité.

Q : Pouvez-vous promettre de livrer les marchandises à temps ?
