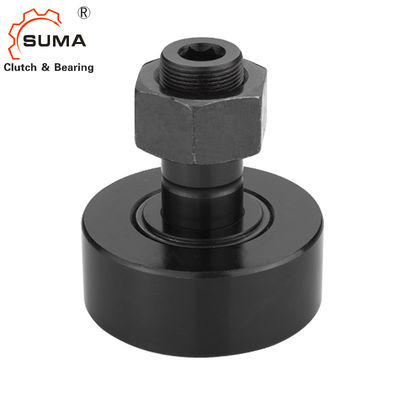

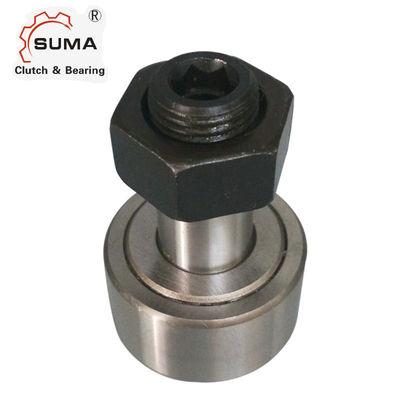

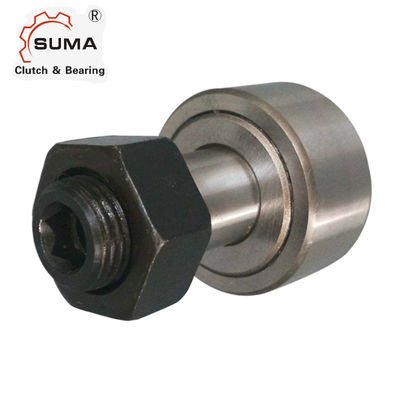

CFH-1 7/8-B a scellé des incidences de palpeur de came de rouleau de voie de goujon
Caractéristiques
Il peut soutenir la charge radiale élevée et certaine charge de choc et est très utilisé dans la machine-outil, métallurgique, le textile et les machines d'impression, les chaînes de fabrication et etc.
Composition : anneau externe usiné d'épais-mur, rouleaux d'aiguille ou ensembles cylindrique de rouleau, ou rouleau d'aiguille de conseils de cage ou d'armement complet, anneau ou boulon intérieur et joint.
Comporter : structure compacte multiple, exactitude tournante élevée, grandes variétés, large adaptabilité et installation facile.
Dimensions et capacités
OUVERT BRG. NON. |
SCELLÉ BRG. NON. |
ROL LER |
ROL LER |
GOUJON Diamètre (Écart-type) |
GOUJON GTH |
Mn. EAD GTH |
TRÈS BIEN EAD |
TROU D'HUILE | LUB MONTAGE TAILLE (f) |
RRCOM. CL AMPING COUPLE Livres. DANS |
|
TROU TER |
TROU (HD) |
||||||||||
CFH-1/2-B | CFH-1/2-B | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
CFH-9/16-B | CFH-9/16-B | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
CFH-5/8-B | CFH-5/8-B | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
CFH-11/16-B | CFH-11/16-B | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
CFH-3/4-B | CFH-3/4-B | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-7/8-B | CFH-7/8-B | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-1-B | CFH-1-B | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/8-B | CFH-1 1/8-B | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/4-B | CFH-1 1/4-B | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 3/8-B | CFH-1 3/8-B | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 1/2-B | CFH-1 1/2-B | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 5/8-B | CFH-1 5/8-B | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 3/4-B | CFH-1 3/4-B | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-1 7/8-B | CFH-1 7/8-B | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-2-B | CFH-2-B | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/4-B | CFH-2 1/4-B | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/2-B | CFH-2 1/2-B | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-2 3/4-B | CFH-2 3/4-B | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-3-B | CFH-3-B | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/4-B | CFH-3 1/4-B | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/2-B | CFH-3 1/2-B | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
CFH-4-B | CFH-4-B | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
Données techniques
Nom de produit | Type rouleau de goujon de CFH-1 7/8-B de voie |
Modèle | CFH-1 7/8-B |
Matériel | GCr15 |
Paquet | Boîte de carton/boîte en bois, poulie, etc. |
Conditions de paiement | TTT. L/C, D/A, D/P, Western Union |
Délai de livraison | 2-4 jours pour l'échantillon, 7 jours pour le grand ordre |
