Incidence d'embrayage de rouleau
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | AE30 |

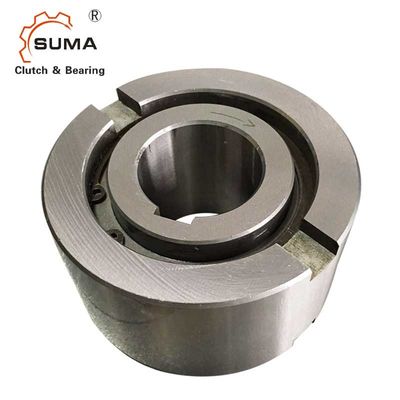

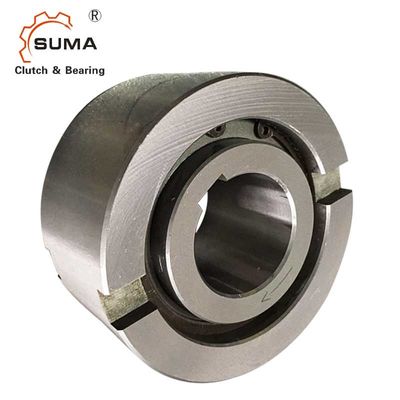

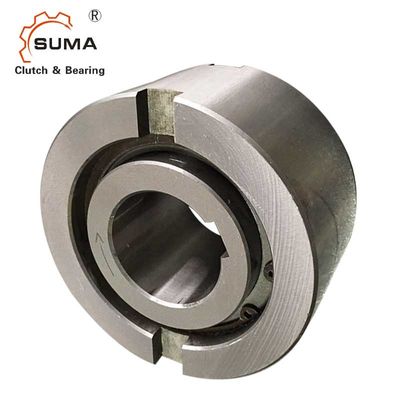

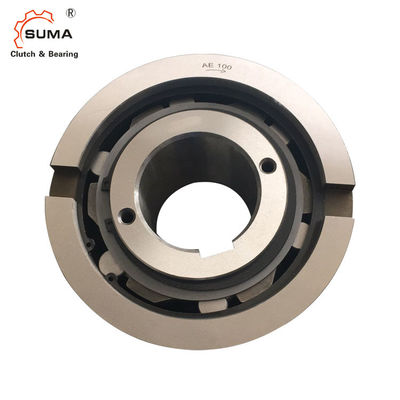

La manière d'AE30 2100 t/mn un laissent aller l'incidence d'embrayage de rouleau
Caractéristiques
Le type EA est un type de rouleau laissent aller la non-incidence soutenue. Des incidences sont exigées pour soutenir les charges axiales et radiales. La lubrification et le cachetage doivent également être fournis par l'installation. Le diamètre extérieur nominal est une dimension standard roulement à billes.
Une disposition typique est d'installer ce type près d'une incidence avec la même tolérance de logement de diamètre.
La course intérieure est verrouillée à l'axe. La course externe a une tolérance h6 et devrait être équipée dans un logement d'une tolérance K7. Les entailles latérales supplémentaires prévoient la transmission positive de couple.
Si la tolérance de logement est à R6, l'utilisation des entailles n'est pas nécessaire, mais le logement doit être assez fort pour ne pas augmenter après assemblée. Cette conception peut accepter un axial
désalignement de course intérieure et externe du ± S/2.
Données techniques
| Article | AE30 |
| Matériel | GCr15 |
| Diamètre de trou. | 30 millimètres |
| Diamètre externe. | 90 millimètres |
| Largeur (b) | 44 millimètres |
| Capacité de couple | 500 N.m |
| Débordant la vitesse de limitation (course intérieure) | 2100 r/min |
| Débordant la vitesse de limitation (course externe) | 1500 r/min |
| Poids | 1,5 kilogrammes |
| Paquet | Boîte de carton ou en tant que vos conditions |
Dimensions et capacités
| Type | Taille | Dépassement des vitesses | Poids | Couple d'entrave | |||||||||||
|
LES EA
|
CAD7 (millimètre) |
TKN ? 1 (Nanomètre) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
CAD6 (millimètre) |
D5 (millimètre) |
D6 (millimètre) |
L (millimètre) |
s (millimètre) |
f (millimètre) |
e (millimètre) |
b (millimètre) |
t (millimètre) |
(kilogramme) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montage et accouplement
