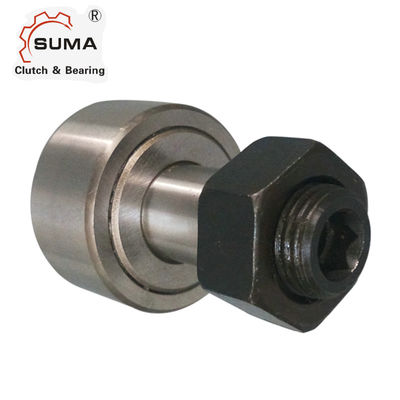

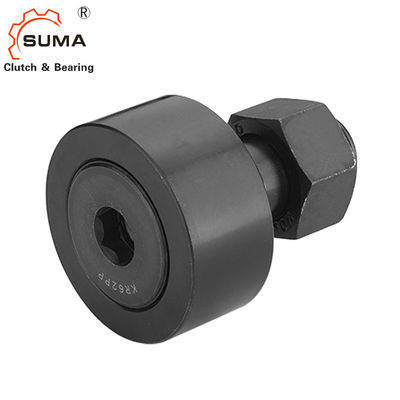

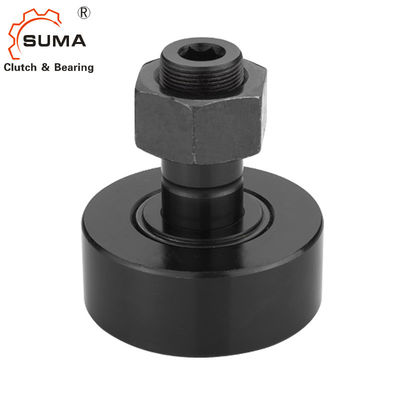

CF-1/2-N-SB cloutent métallurgiquement le palpeur de came excentrique
Caractéristiques
Le goujon a une bague poussée sur lui qui a un diamètre extérieur excentrique.
Ceci tient compte de l'adjustability pendant l'installation pour éliminer n'importe quel contrecoup que la gamme réglable pour une incidence excentrique est deux fois celle de l'excentricité.
Dimensions et capacités
Ouvrez non. | Scellé non. | Diamètre de rouleau (RD) |
Rouleau Largeur (W) |
Diamètre de goujon. (Écart-type) |
Goujon Lgth (SL) |
Min Thrd Lgth (TL) |
Très bien Fils |
Lub Fiting Taille (f) |
Recom Toque |
Charge statique Capacité livres |
Dynamique Cpacity livres |
CF-1/2-N-B | CF-1/2-N-SB | 0,5 | 0,344 | 0,19 | 1/2 | 1/4 | 10-32 | 15 | 720 | 620 | |
CF-1/2-B | CF-1/2-SB | 0,5 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-9/16-B | CF-9/16-SB | 0,5625 | 0,375 | 0,19 | 5/8 | 1/4 | 10-32 | 15 | 790 | 680 | |
CF-5/8-N-B | CF-5/8-N-SB | 0,625 | 0,406 | 0,25 | 5/8 | 5/16 | 1/4-28 | 35 | 1065 | 930 | |
CF-5/8-B | CF-5/8-SB | 0,625 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 35 | 1215 | 955 | |
CF-11/16-B | CF-11/16-SB | 0,6875 | 0,4375 | 0,25 | 3/4 | 5/16 | 1/4-28 | 95 | 1215 | 955 | |
CF-3/4-B | CF-3/4-SB | 0,75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 | 2065 | 1660 |
CF-7/8-B | CF-7/8-SB | 0,875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 | 2065 | 1660 |
CF-1-B | CF-1-SB | 1 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8-B | CF-1 1/8-SB | 1,125 | 0,625 | 0,4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 | 3060 | 2225 |
CF-1 1/4-B | CF-1 1/4-SB | 1,25 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8-B | CF-1 3/8-SB | 1,375 | 0,75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 | 4250 | 3930 |
CF-1 1/2-B | CF-1 1/2-SB | 1,5 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8-B | CF-1 5/8-SB | 1,625 | 0,875 | 0,625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 | 5640 | 4840 |
CF-1 3/4-B | CF-1 3/4-SB | 1,75 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8-B | CF-1 7/8-SB | 1,875 | 1 | 0,75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 | 7920 | 6385 |
CF-2-B | CF-2-SB | 2 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4-B | CF-2 1/4-SB | 2,25 | 1,25 | 0,875 | 2 | 1 | 7/8-14 | 3/16 | 2250 | 10570 | 8090 |
CF-2 1/2-B | CF-2 1/2-SB | 2,5 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4-B | CF-2 3/4-SB | 2,75 | 1,5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 | 16450 | 11720 |
CF-3-B | CF-3-SB | 3 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4-B | CF-3 1/4-SB | 3,25 | 1,75 | 1,25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 | 24910 | 15720 |
CF-3 1/2-B | CF-3 1/2-SB | 3,5 | 2 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 | 31625 | 22800 |
CF-4-B | CF-4-SB | 4 | 2,25 | 1,5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 | 44770 | 2998 |
