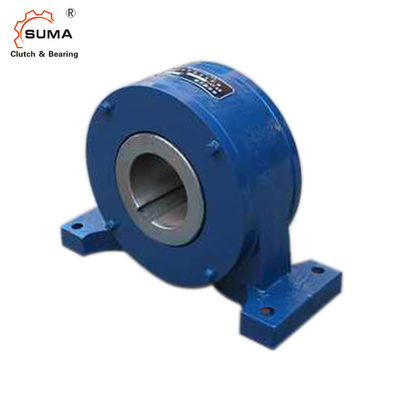

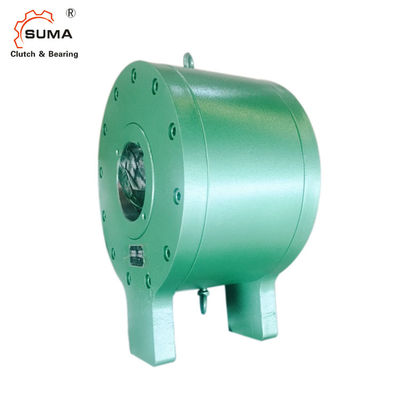

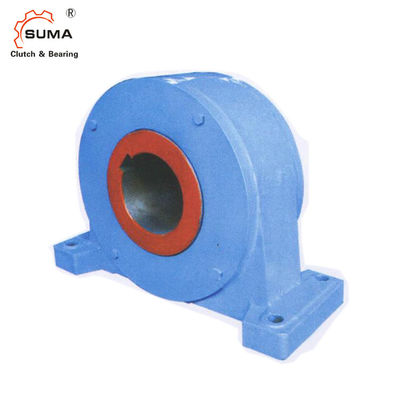

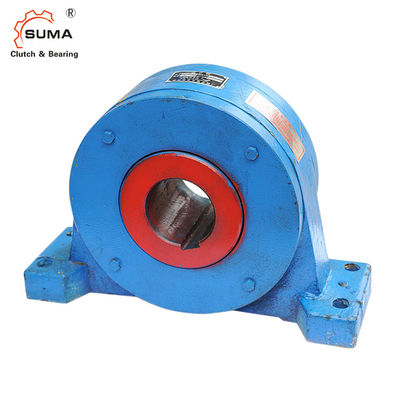

Le réducteur DTIIN1-9 laissent aller l'incidence de butée de cale
Caractéristique
La GN, embrayage de la butée DTIIN1 est un genre d'à vitesse réduite du type de rouleau branchant le dispositif, souvent avec le réducteur, utilisé dedans
convoyeur à bande, grue, tambour électrique, et tout autre besoin un dispositif de non-retour.
Le non-retour rapidement, petite distance inverse, longue durée, peut résister au couple.
Données techniques
Article | DTIIN1-9 |
Matériel | GCr15 |
Diamètre de trou. | 90 millimètres |
Diamètre externe. | 310 millimètres |
Largeur | 140 millimètres |
Capacité de couple | 6.77KN.m |
Poids | 92,8 kilogrammes |
Paquet | Boîte de carton, boîte en bois ou en tant que vos conditions |
Dimension et capacité
Type | Couple Capacité KN.m |
Trou Diamètre dH7 |
B | B1 | B2 | C | L | C1 | H | H1 | S | bxt | d1 | Poids (Kilogramme) |
Recommandé Réducteur approprié |
DTIIN1-9 | 6,77 | 90 | 140 | 140 | 175 | 400 | 450 | 90 | 160 | 310 | 48 | 25×5.4 | ɸ21 | 92,8 | DCY200 |
DTIIN1-10 | 6,77 | 100 | 28×6.4 | 91,2 | DCY224 | ||||||||||
DTIIN1-11 | 6,77 | 110 | 28×6.4 | 89,4 | DCY250 DBY250 |
||||||||||
DTIIN1-12 | 13,7 | 120 | 170 | 170 | 160 | 430 | 480 | 120 | 175 | 340 | 32×7.4 | 123,0 | DCY280 DBY280 |
||
DTIIN1-14 | 22,8 | 140 | 230 | 230 | 220 | 510 | 580 | 170 | 215 | 420 | 53 | 36×8.4 | ɸ26 | 192,0 | DCY315 DBY315 |
