La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale
  • La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale
  • La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale

La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle SF18-13.5
Détails de produit
Délai de livraison:
3-5 jours
Nom de produit:
Embrayage de cale soutenant SF18-13.5
Matériel:
GCr15 soutenant l'acier
TAILLE:
18.8*35.47*13.5mm
Poids:
0.04KG
Garantie:
1 an
OEM:
acceptez
Paquet:
boîte de carton ou cas en bois
Surligner:

La cage laisse aller l'incidence d'embrayage de cale

,

Incidence d'embrayage de cale SF18-13.5

,

La cage laisse aller une incidence de cale de manière

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD260-USD350 PER PIECE
Détails d'emballage
Cas en bois
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
1000pcs par mois
Description de produit

La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale



Caractéristiques

La cage laisse aller SF sont cale laisse aller être
installé entre intérieur client-fourni et
anneaux externes.
Laisse aller SF sont employés comme :
Butées de ➧
➧ débordant des embrayages
L'indexation de ➧ laisse aller
En plus du de type courant, deux autres
les types sont disponibles pour la durée de vie prolongée.
Couples nominaux jusqu'à 93 000 nanomètre.

Dimension et capacité



Laissez aller la taille

Type



Orque nominal de t
Manganèse
Nanomètre
Type Orque nominal de t
Manganèse
Nanomètre
Type Orque nominal de t
Manganèse
Nanomètre

Décollage de cale

à l'anneau externe

vitesse min-1

J
millimètre
D
millimètre
B
millimètre
K
millimètre
Quantité de cales Poids
kilogramme
SF18-13,5 J 66           18,80 35,47 13,5 50 10 0,04
SF23-13,5 J 120           23,63 40,29 13,5 55 12 0,04
SF27-13,5 J 160 JT 160 JZ 100 3 600 27,78 44,42 13,5 65 14 0,05
SF31-13,5 J 170 JT 170 JZ 110 3 400 31,75 48,41 13,5 70 12 0,04
SF32-21,5 J 400           32,77 49,44 21,5 65 14 0,07
SF37-14,5 K 270 KT 270 LE KZ 210 2 900 37 55 14,5 75 14 0,06
SF42-21 J 720           42,10 58,76 21 85 18 0,09
SF44-14,5 K 500 KT 500 LE KZ 400 2 250 44 62 14,5 90 20 0,08
SF46-21 J 840           46,77 63,43 21 90 20 0,10
SF50-18,5 K 680 KT 680 LE KZ 580 2 250 50 68 18,5 90 20 0,10
SF56-21 J 1 050           56,12 72,78 21 100 22 0,11
SF57-18,5 K 950 KT 950 LE KZ 800 2 000 57 75 18,5 105 24 0,13
SF61-21 J 1 300 JT 1 300 JZ 1 150 1 550 61,91 78,57 21 110 26 0,14
SF72-23,5 K 2 100 KT 2 100 LE KZ 1 850 1 550 72 90 23,5 135 32 0,23
SF82-25 K 2 300 KT 2 300 LE KZ 2 100 1 450 82 100 25 140 36 0,26
SF107-25 K 3 300 KT 3 300 LE KZ 3 100 1 300 107 125 25 170 48 0,35
SF127-25 K 4 900 KT 4 900 LE KZ 4 600 1 200 127 145 25 210 56 0,40
SF140-50 S 13 600 St 13 600 LA SZ 10 500 950 140 180 50 260 24 1,70
SF140-63 S 18 000 St 18 000 LA SZ 14 000 800 140 180 63 260 24 2,00
SF170-50 S 17 000 St 17 000 LA SZ 13 500 880 170 210 50 290 28 1,95
SF170-63 S 23 000 St 23 000 LA SZ 18 500 720 170 210 63 290 28 2,40
SF200-50 S 23 000 St 23 000 LA SZ 18 500 820 200 240 50 325 36 2,50
SF200-63 S 29 000 St 29 000 LA SZ 23 500 680 200 240 63 325 36 3,10
SF230-63 S 37 000 St 37 000 LA SZ 29 500 650 230 270 63 360 45 3,90
SF270-50 S 35 000 St 35 000 LA SZ 29 500 720 270 310 50 410 48 3,40
SF270-63 S 44 000 St 44 000 LA SZ 37 000 600 270 310 63 410 48 4,20
SF340-50 S 45 000 St 45 000 LA SZ 43 000 640 340 380 50 510 60 4,20
SF340-63 S 67 500 St 67 500 LA SZ 57 500 540 340 380 63 510 60 5,20
SF380-50 S 57 000 St 57 000 LA SZ 48 500 610 380 420 50 550 63 4,40
SF440-63 S 93 000 St 93 000 LA SZ 80 000 470 440 480 63 640 72 6,20

Le couple nominal théorique s'applique seulement pour la concentricité idéale entre l'anneau intérieur et externe.

Le couple transmissible maximum est 2 fois le couple nominal spécifique. Voir la page 14 pour la détermination du couple de sélection.

La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale 0

Support

Le guidage latéral de la cage Freewheels peut être effectué par une épaule sur l'anneau externe ou par les anneaux de garde ou les disques de garde qui sont fixés dans l'anneau externe. Serrez à la clé dynamométrique la capacité de transmission peut être augmenté si plusieurs cages sont arrangées côte à côte. Consultez dans ce cas svp avec RINGSPANN sur des couples transmissibles. Svp note les points techniques à la page 118regarding les voies de cale.

Exemple pour la commande
Laissez aller la taille SF 44-14,5, de type courant :
• SF 44-14,5 K

Images

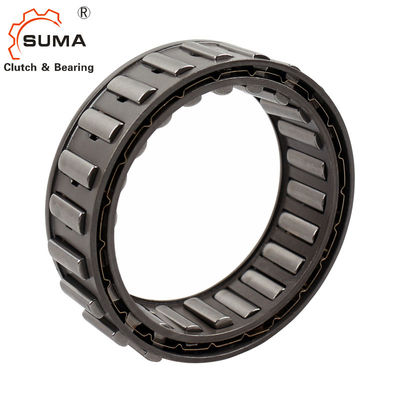

La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale 1

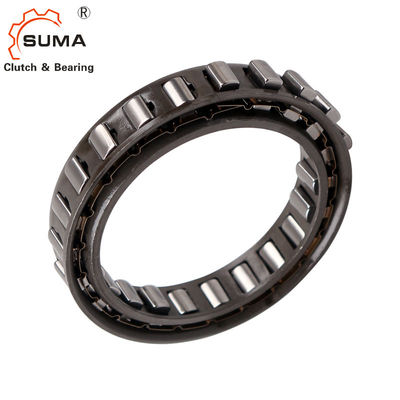

La cage SF18-13.5 laisse aller l'incidence centrifuge d'embrayage de cale 2
