Numéro de modèle | DC7221B (5C) - N |

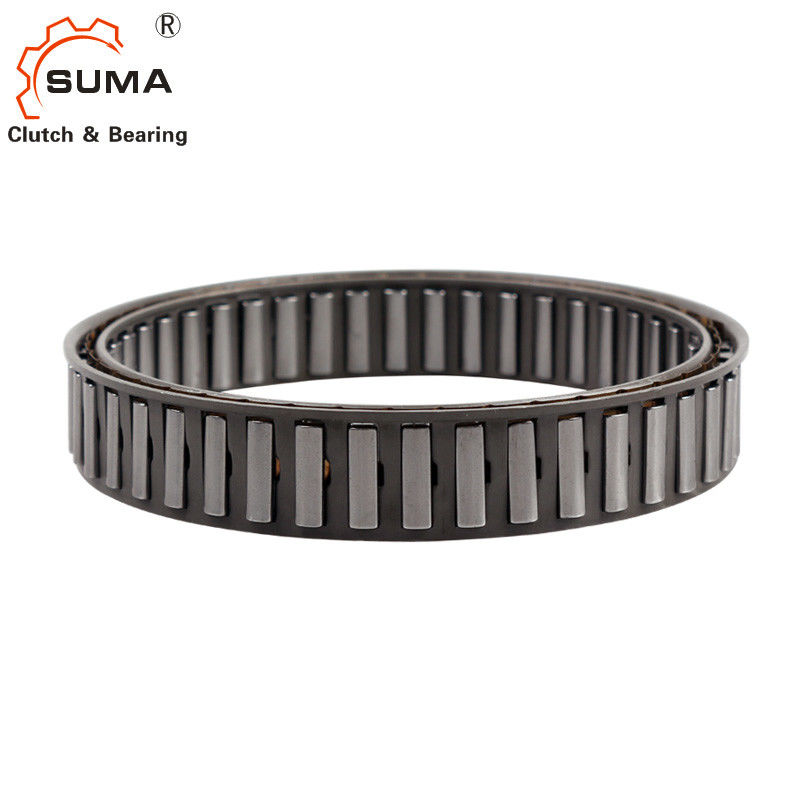

DC7221B (5C) - incidences faites sur commande de N
Caractéristiques
Le type C.C est un type de cale laissent aller la cage sans courses intérieures ou externes. Il doit être installé dans une conception fournissant les courses, le support de roulement pour les charges axiales et radiales, la lubrification et le scellage. Le type version-n de C.C accepte tous les types de lubrifiants actuellement utilisés dans l'equipement de transport d'énergie.
La tolérance de l'espace de cale ne doit pas être dépassée. Les courses intérieures et externes doivent ont une largeur simple minimum « e », sans n'importe quel renfoncement, pour assurer laissent aller des fonctions correctement en tant que montré aux pages suivantes.
Alternativement, des courses pourraient être faites au cas où les axes en acier trempé, ou les logements, selon les spécifications ci-dessous. La dureté extérieure de la partie de finition devrait être HRC 60 62, pour une profondeur du minimum de 0,6 millimètres.
Dureté de noyau à être HRC35 à 45. Aspérité pour ne pas dépasser 22CLA. Chandelle maximum entre les courses : 0 007 millimètres pour la largeur de 25 millimètres.
Données techniques
Article | DC72218 (5C) - N |
Matériel | GCr15 |
Diamètre de trou. | 72,217 millimètres |
Diamètre externe. | 88,877 millimètres |
Largeur | 21 millimètres |
Capacité de couple | 1279 N.m |
Débordant des vitesses (imax) | 2600 r/min |
Débordant des vitesses (amax) | 1300 r/min |
Poids | 0,31 kilogrammes |
Paquet | Boîte de carton ou en tant que vos conditions |
Dimensions et capacités
Taille
|
TKN1) |
Dépassement des vitesses |
L'espace de cale
|
NON. des agrafes
|
Non. des cales |
Poids | ||||||
nimax2) | namax3) | Øa+0.008 -0,005 |
Øc± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nanomètre] | [min-1] | [minute -1] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [millimètre] | [kilogramme] | |||
DC2222G-N | 63 | 8600 | 4300 | 22,225 | 38,885 | 8.33±0.075 | 10 | 50 | 15 | – | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27,762 | 44,422 | 8.33±0.075 | 13,5 | 58 | 18 | – | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30,34 | 47 | 8.33±0.075 | 13,5 | 62 | 20 | – | 14 | 0,06 |
DC3175 (3C) - N | 159 | 6000 | 3000 | 31,75 | 48,41 | 8.33±0.075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38,092 | 54,752 | 8.33±0.075 | 16 | 71 | 25 | – | 18 | 0,085 |
DC4127 (3C) - N | 224 | 4600 | 2300 | 41,275 | 57,935 | 8.33±0.075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8.33±0.1 | 16 | 79 | 29 | – | 20 | 0,095 |
DC4972 (4C) - N | 306 | 3800 | 1900 | 49,721 | 66,381 | 8.33±0.1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | – | 24 | 0,11 |
DC5476A (4C) - N | 525 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) - N | 769 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) - N | 990 | 3500 | 1700 | 54,765 | 71,425 | 8.33±0.1 | 25,4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74,42 | 8.33±0.1 | 16 | 98 | 38 | – | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8.33±0.1 | 21 | 104 | 42 | – | 26 | 0,175 |
DC7221 (5C) - N | 675 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | – | 30 | 0,185 |
DC7221B (5C) - N | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) - N | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8.33±0.1 | 25,4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100,000 | 8.33±0.1 | 25,4 | 132 | 55 | – | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8.33±0.1 | 16 | 134 | 58 | – | 34 | 0,165 |
*-N de DC10323A (5C) | 1612 | 1800 | 900 | 103,231 ** | 119,891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C*-N | 4800 | 1500 | 750 | 123,340 ** | 140,000 | 8.33±0.1 | 25,4 | 184 | 80 | – | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9.50±0.1 | 25,4 | 186 | 80 | 11 | 44 | 0,4 |
NOTES
1) × 2 T KN maximum de T =
» Référez-vous à la page de sélection 12 19
2) dépassements de course intérieure
3) dépassements externes de course
*) la bride de centrage intérieure de cage est sur l'opposé
côté
**) Extension de tolérance au ± 0 013 permis
Montage de l'exemple
Images
