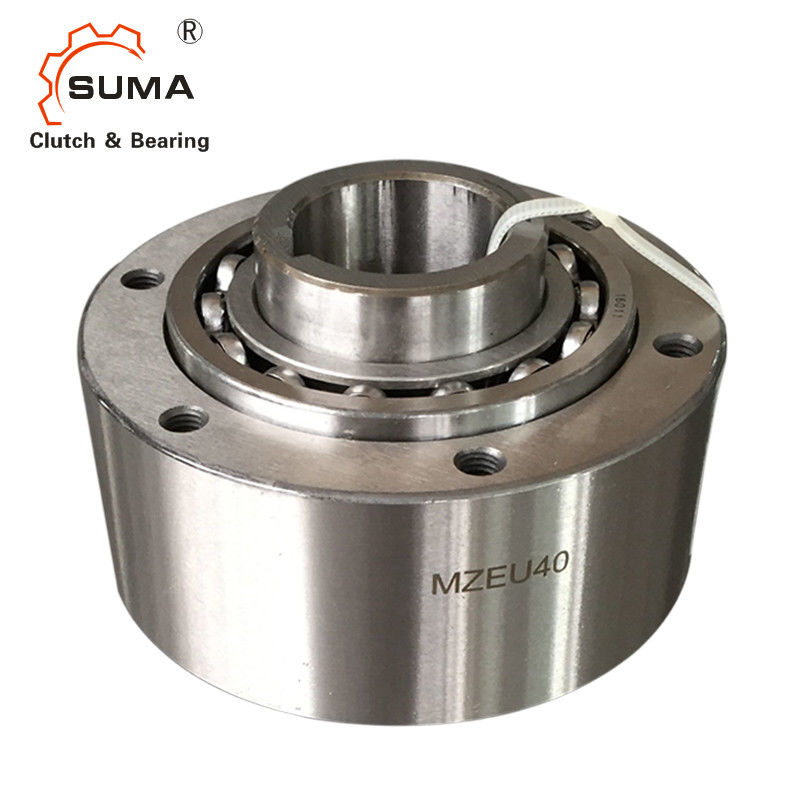

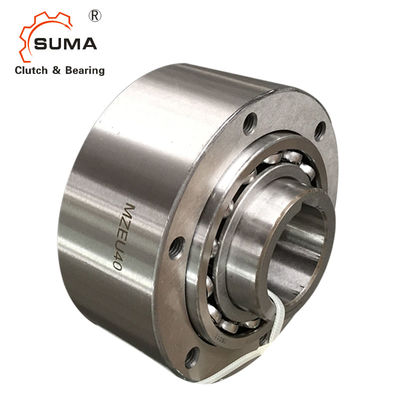

Tolérance GCr15 de MZEU H7 735 roulements à rouleaux en acier de nanomètre
1. No modèle. MZEU12 à MZEU80 pré-sont graissés et n'exigent aucune lubrification. La température ambiante opérationnelle est – 40°C à +40°C. modèlent No. MZEU90 à MZEU150 exigent la lubrification d'huile.
2. modèle No. MZEU12 aux pignons MZEU80 et à d'autres facteurs de transmission de couple peut être employé avec la bride standard. Référez-vous à l'exemple 1. d'installation.
3. Nous recommandons une tolérance d'axe de h7, et la rainure de clavette d'OIN R773 (DIN 6885,1) est standard.
4. Nous recommandons une tolérance d'E H7 pour le pignon et d'autres pièces.
5. nettoyez la surface des deux extrémités de la course externe et des surfaces de contact de la bride, du pignon et des autres pièces.
6. Pour No modèle. MZEU90 à MZEU150, appliquent l'adhésif de joint à la surface de la course externe aux deux extrémités.
7. Vérifiez la direction de la rotation.
Dimensions et capacités
Modèle |
Couple Capacité |
Max. Overrunning |
Entrave Couple |
Taille de trou |
Rainure de clavette |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
Poids |
||
N·m | r/min | r/min | N·m | H7 | Course intérieure | h7 | PCD | C | (kilogramme) | ||||||||
MZEU 12 (k) | 60 | 2 000 | 1 000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
MZEU 15 (k) | 100 | 1 800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
MZEU 20 (k) | 245 | 1 600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1,2 |
MZEU 25 (k) | 425 | 1 600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
MZEU 30 (k) | 735 | 1 500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
MZEU 35 (k) | 1 015 | 1 400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3,2 |
MZEU 40 (k) | 1 350 | 1 400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4,8 |
MZEU 45 (k) | 1 620 | 1 400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6,2 |
MZEU 50 (k) | 2 070 | 1 300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8,2 |
MZEU 55 (k) | 2 400 | 1 300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9,5 |
MZEU 60 (k) | 2 950 | 1 200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12,3 |
MZEU 70 (k) | 4 210 | 1 100 | 250 | 1,27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18,1 |
MZEU 80 (k) | 5 170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23,1 |
MZEU 90 (k) | 12 000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2,0 | 28,1 |
MZEU100 (k) | 17 600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2,0 | 46,3 |
MZEU130 (k) | 24 500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
MZEU150 (k) | 33 800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146,3 |
Montage et accouplement
En installant les brides standard, les pignons et tout autre équipement de l'embrayage les adaptent autour des incidences et vissent les boulons dans les deux fins de la course externe.
En installant la bride et le pignon du bord opposé, la direction de la rotation peut être changée.
En montant l'embrayage sur l'axe, appliquez-vous la pression à la course intérieure mais jamais à la course externe.
Pour des applications de indexation à grande vitesse (plus de 50 c/m) qu'un type fort de ressort isrecommended.
Modèle non.
course intérieure de q
course externe de W
came d'e
ressort de r
rapport de t
plat latéral de y
MZEU K
Aucune marque : Aucune rainure de clavette sur la course externe.
K : Rainure de clavette sur la course externe.
