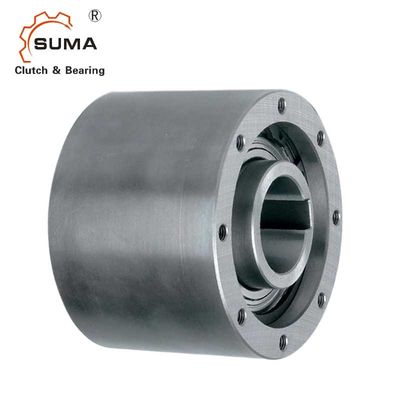

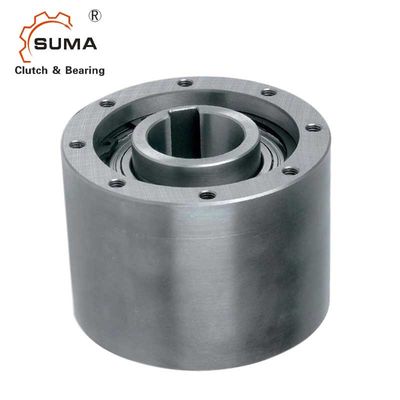

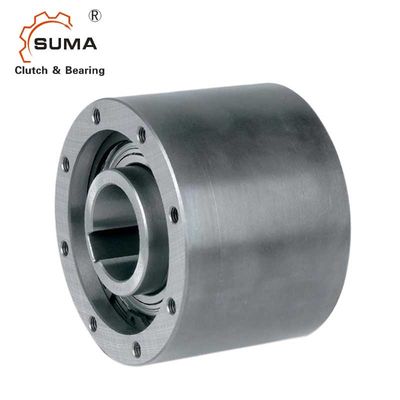

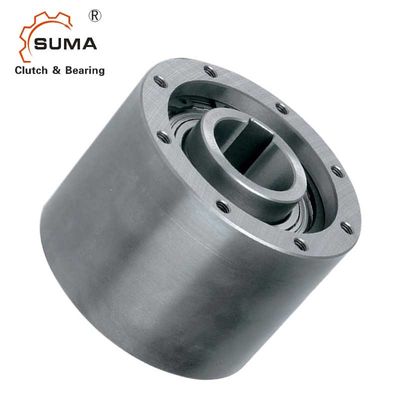

Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM
  • Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM
  • Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM
  • Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM
  • Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM
Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM

Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle SMZ20
Détails de produit
Nom de produit:
Embrayage de came soutenant SMZ20
Rapport soutenu:
Oui
Matériel:
Rapport de GCr15 en acier
TAILLE:
20*55*67mm
Capacité de couple:
300Nm
Garantie:
1 an
Paquet:
Boîte de carton/boîte en bois
Poids:
2KG
Surligner:

Incidence d'embrayage de la came SMZ20

,

incidence d'embrayage de came de la tolérance G6

,

embrayage de la came SMZ20

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD160-USD200 PER PIECE
Détails d'emballage
Boîte de carton/boîte en bois
Délai de livraison
7-15 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Description de produit

SMZ20 a scellé l'incidence d'embrayage de came de la tolérance G6 de 67MM
Caractéristiques
Le type SMZ est scellé, type de cale laissent aller, rapport soutenu utilisant deux 60. Les séries de .ZZ graissent les incidences lubrifiées.
Les unités sont graisse livrée ont lubrifié prêt à installer. Des unités de SMZ sont prévues comme universelles, être employé dans diverses applications. Une disposition de montage typique est montrée à la page suivante. La course intérieure est verrouillée à l'axe. Le diamètre intérieur de la course externe (dimension D4) devrait être employé comme registre de montage pour les pièces reliées (pignon, poulie, vitesse, bras de couple…). La broche de montage devrait être à la tolérance g6.
Dimensions et capacités
Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM 0

Type Taille

　



 Dépassement des vitesses

　



 Poids
SMZ dH7 TKN1) nimax2) namax3) D D2 D3 D4H7 L L1 G z t m
[millimètre] [Nanomètre] [min-1] [min-1] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [millimètre] [kilogramme]
20 300 1600 700 80 30 68 55 65 67 M6 6 12 7,6 2
30 1035 1500 500 100 45 88 75 80 82 M8 6 16 8,9 3,7
35 1100 1400 300 110 50 95 80 85 87 M8 6 16 8,7 4,8
45 1750 1300 300 125 60 110 95 90 92 M8 8 16 8,4 6,2
60 3400 1100 250 155 80 140 125 100 102 M8 8 16 9,1 10,2
70 4300 1000 250 175 95 162 145 103 105 M8 8 16 8,6 13,2

NOTES
1) × 2 T KN maximum de T =
 » Référez-vous à la page de sélection 10 13
2) dépassements de course intérieure
3) dépassements externes de course
Rainure de clavette à DIN 6885,1
 » Référez-vous au support et aux instructions d'entretien
page 16 19

Montage et accouplement

Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM 1
Images
Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM 2

Roulement d'embrayage à came à tolérance G6 scellé SMZ20 67MM 3
